Jak mnozí tušíte, bude se dnešní případ zabývat diagnostikou systému žhavení, ale nejen jím. Opět si ukážeme možnosti jak sériové tak i paralelní diagnostiky.


Základní informace

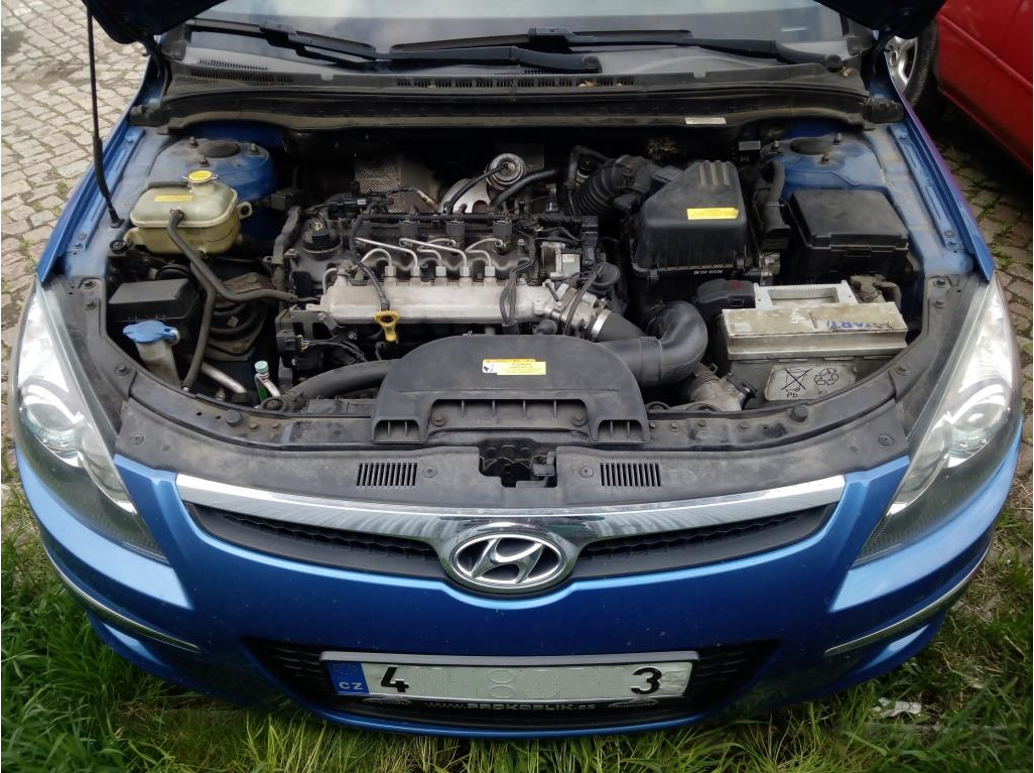

Údaje k vozidlu
Značka: Hyundai
Model: I30
Motor: 1.6 CRDI, D4FB, 85kW,
Systém vstřikování: Common Rail
Období výroby: 2008 – 2012

Použité přístroje a pomůcky

obr-001-a-seriova-diagnostika-bosch

Diagnostika Bosch

obr-001-e-multimetr_Mastech_MY-68

DMM Mastech MY-68

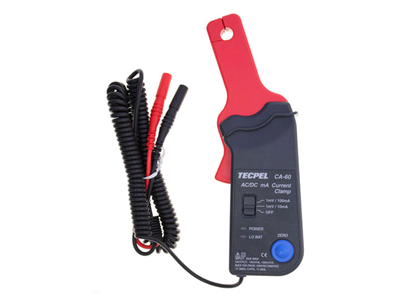

Proudové kleště CC 60A

Proudové kleště CC 60A

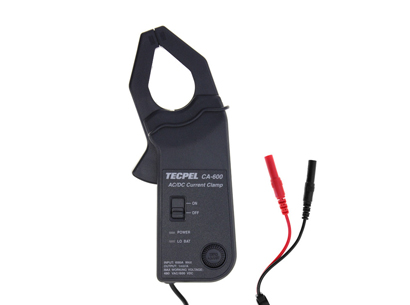

Proudové kleště CC 600A

Proudové kleště CC 600A


Projev závady

Špatné studené starty, po startu nepravidelný chod motoru doprovázený klepáním a šedo-bílým kouřem z výfuku.

Postup diagnostiky

Sériová diagnostika

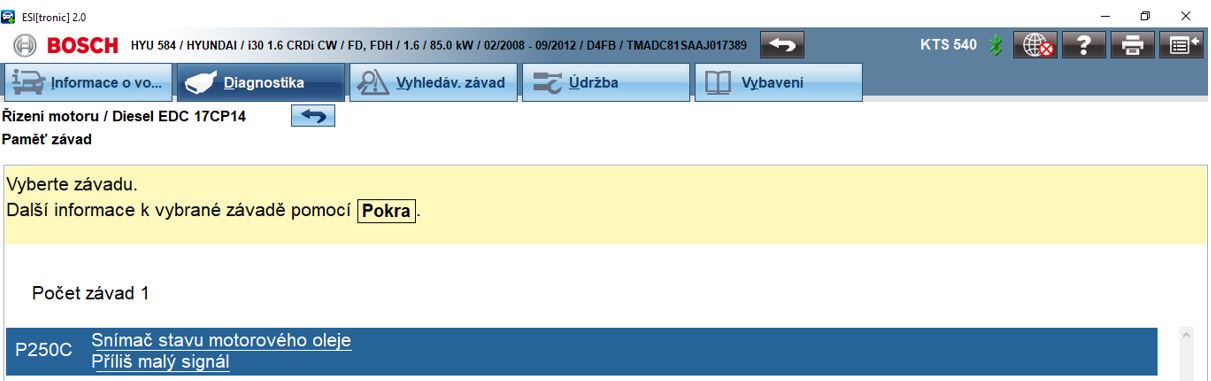

Kontrola paměti závad motoru


Seriova_diagnostika_001

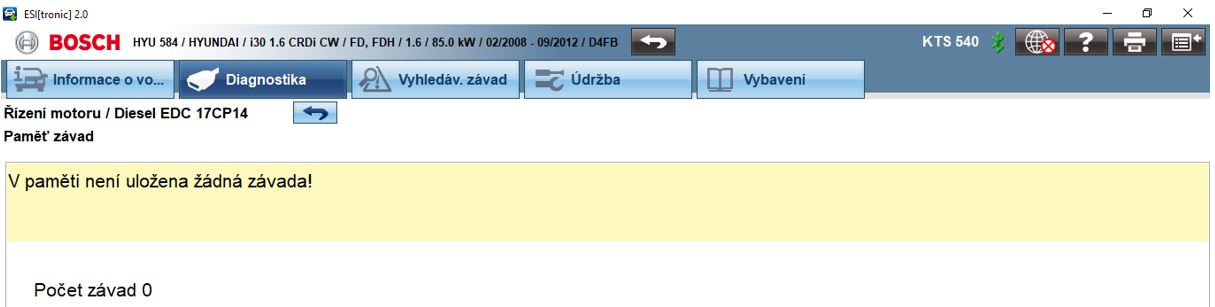

Na základě uloženého DTC byla provedena kontrola množství motorového oleje a jeho doplnění na předepsaný stav. Následně byla paměť závad vymazána a opětovně načtena.


Seriova_diagnostika_002


Vzhledem k tomu, že vozidlo bylo odstaveno venku již předchozí den, byla provedena rychlá kontrola teplotních snímačů pomocí zobrazovaných hodnot.

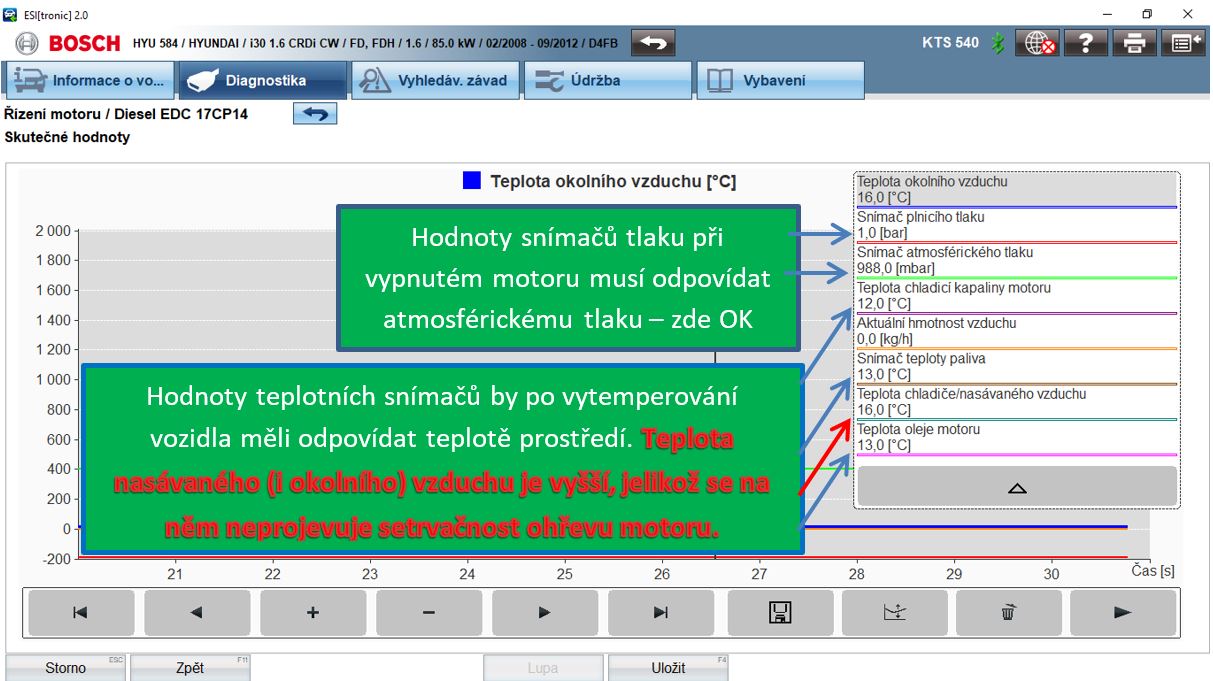

Kontrola zobrazovaných hodnot (před startem motoru)


Seriova_diagnostika_003

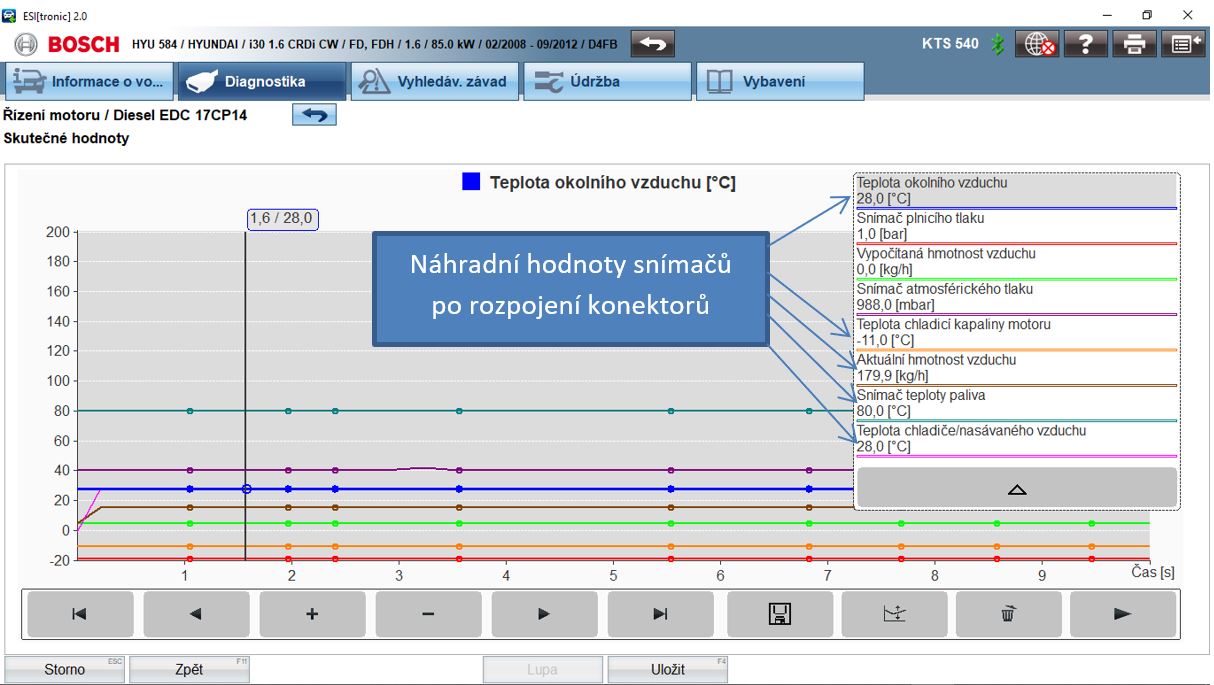

Náhradní hodnoty snímačů při přerušení jejich elektrických obvodů (motor vypnut)


Seriova_diagnostika_004

Odpojeny MAF, MAPmezichladiče, Tmotoru, Tpaliva.

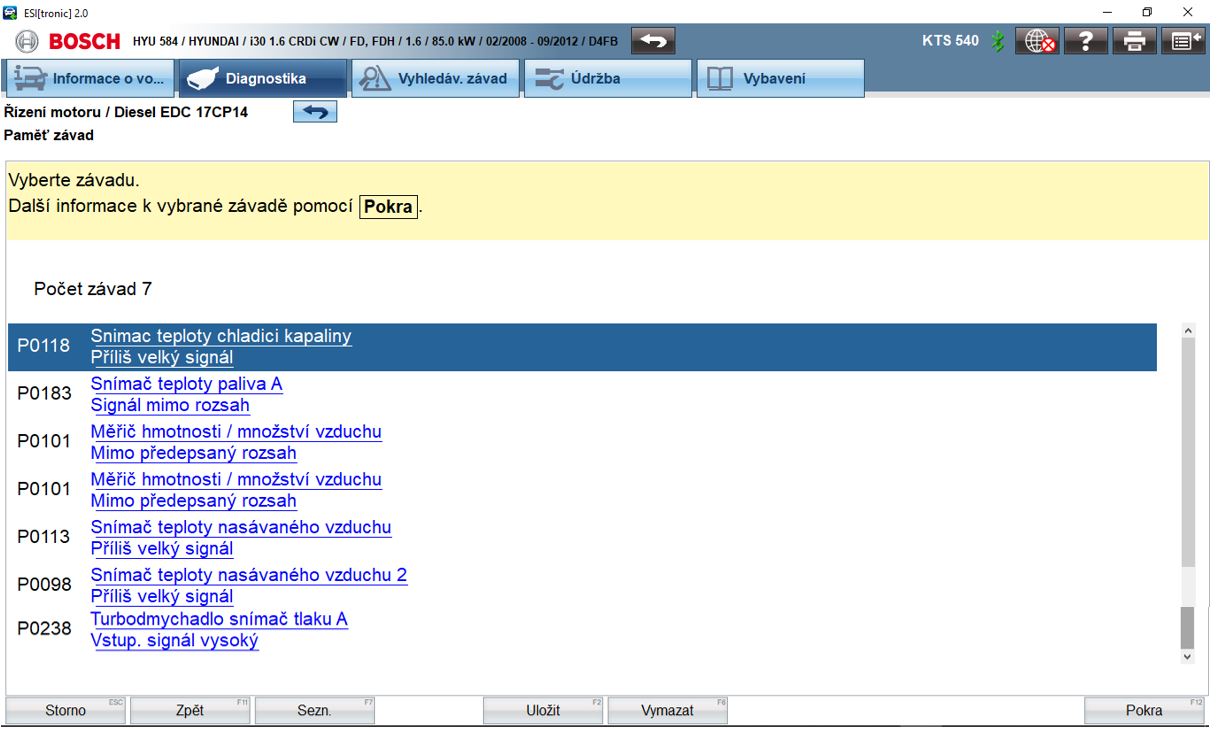

Následně uložené DTC


Seriova_diagnostika_005


Tento test prokázal, že předchozí zobrazované hodnoty nejsou tzv. náhradními hodnotami a přenos informací ze snímačů k řídicí jednotce není zjevně přerušen.

Paralelní diagnostika

Pro bezproblémový start je mimo jiné zásadní dobrý stav akumulátoru. Z tohoto důvodu byla provedena kontrola startovacího napětí akumulátoru a činnosti alternátoru pomocí osciloskopu. Měřící sonda osciloskopu připojena na (+) pól AKU.

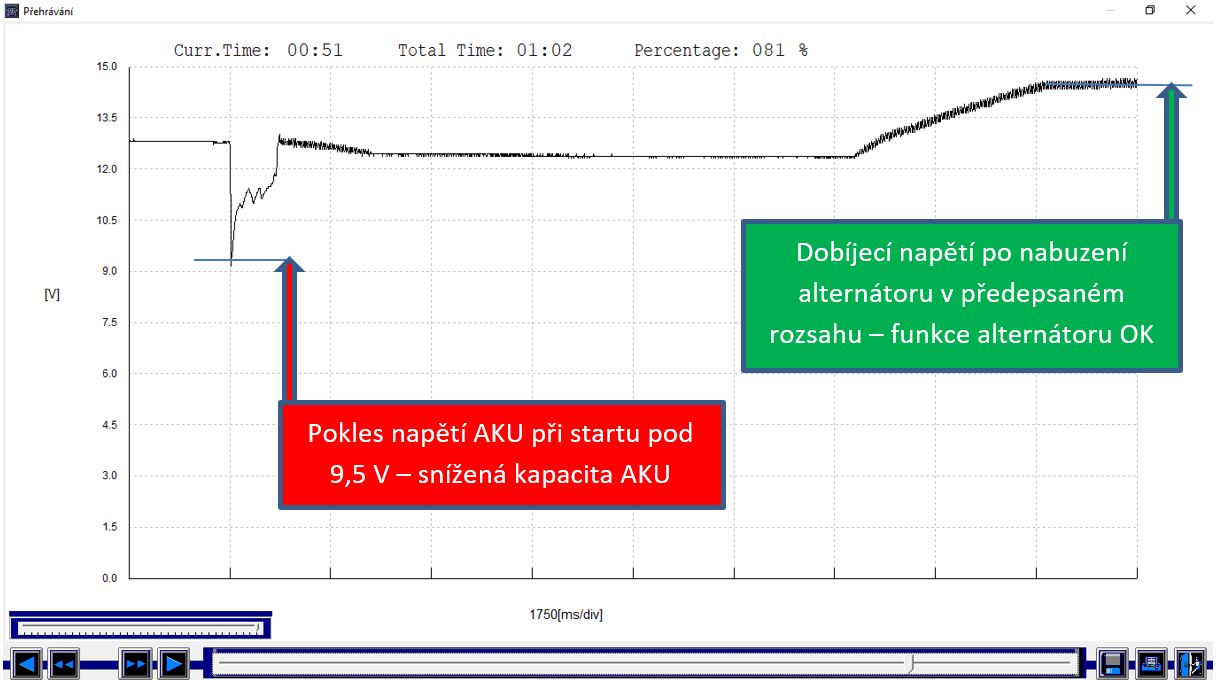

Oscilogram č. 1: Test startovacího napětí AKU (+) a dobíjení


Oscilogram_001


Dalším z předpokladů snadného startu motoru je bezvadná komprese. Tuto lze odvodit ze zátěže při startu (ekvivalentem startovací proud, případně napětí). Předem je nutno zamezit přívodu paliva do motoru. V našem případě jsme využili možnosti vypnutí vstřikovačů pomocí přístroje KTS.


Seriova_diagnostika_0065


A provedli jsme test relativní komprese pomocí osciloskopu.

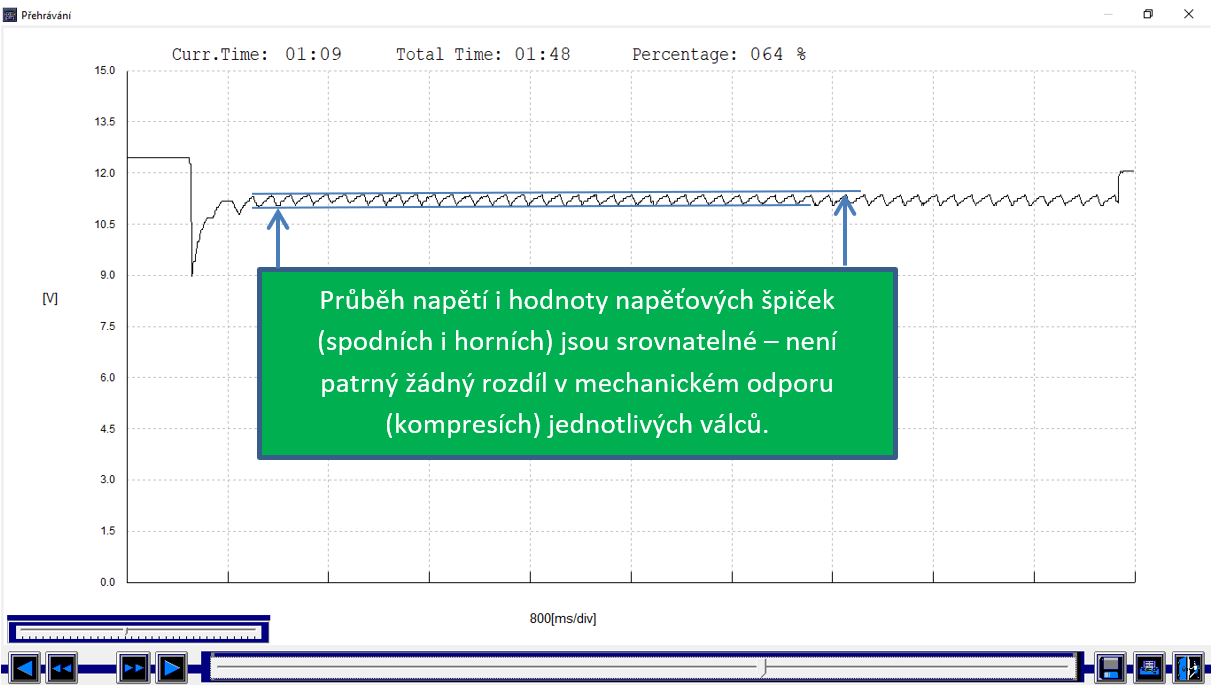

Oscilogram č. 2: Test relativní komprese pomocí startovacího napětí osciloskopem


Oscilogram_002


Následně bylo přistoupeno ke kontrole systému žhavení, přičemž nám byly nápomocny informace ze systému BOSCH ESItronic.

Kontrola systému žhavení


Seriova_diagnostika_007

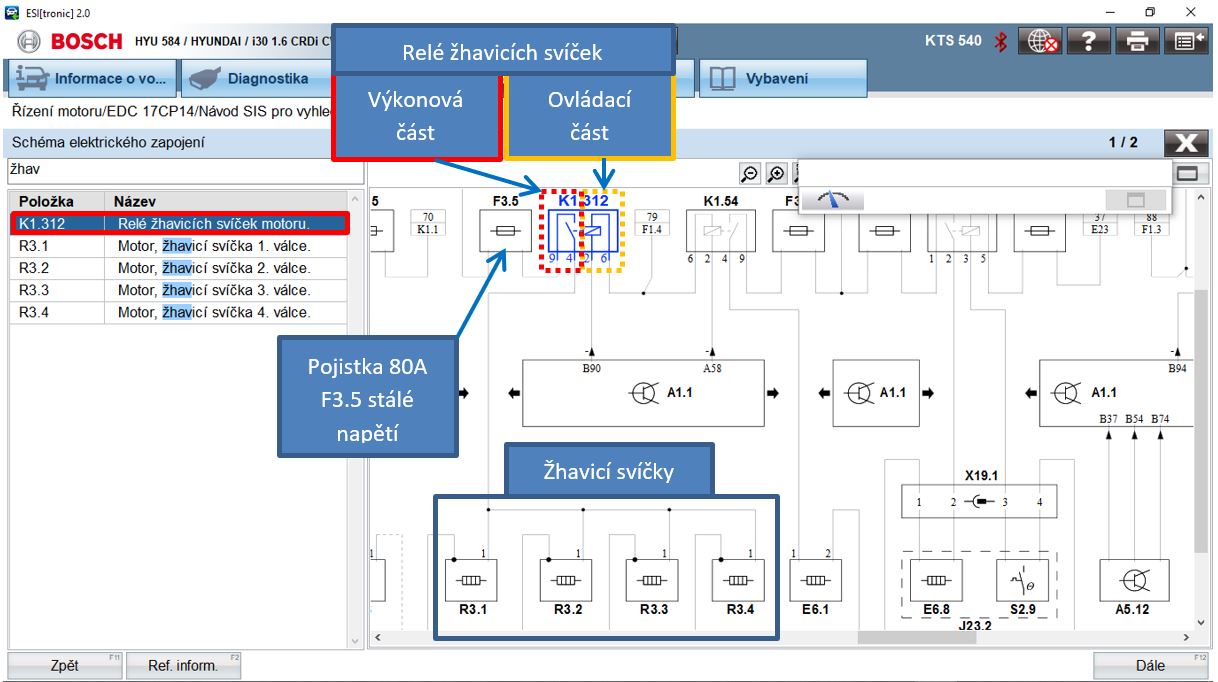

El. schéma systému



Popis funkce systému žhavení:
Řídicí jednotka motoru A 1.1 ukostří svorku 2 (85) relé žhavení K 1.312 pomocí pinu B90. Tím dojde k průchodu proudu přes ovládací cívku relé žhavení a následně k sepnutí kontaktu 4 (87) výkonové části relé. Od tohoto okamžiku je přiváděno stálé napětí ze svorky 9 (30) relé ke žhavicím svíčkám. Jelikož jsou žhavicí svíčky trvale ukostřeny (přes závit na tělese svíčky), začne procházet obvodem proud. Vše trvá do doby, než řídicí jednotka ukončí průchod proudu ovládací cívkou relé přerušením ukostření svorky 2 (85) skrze pin B90.

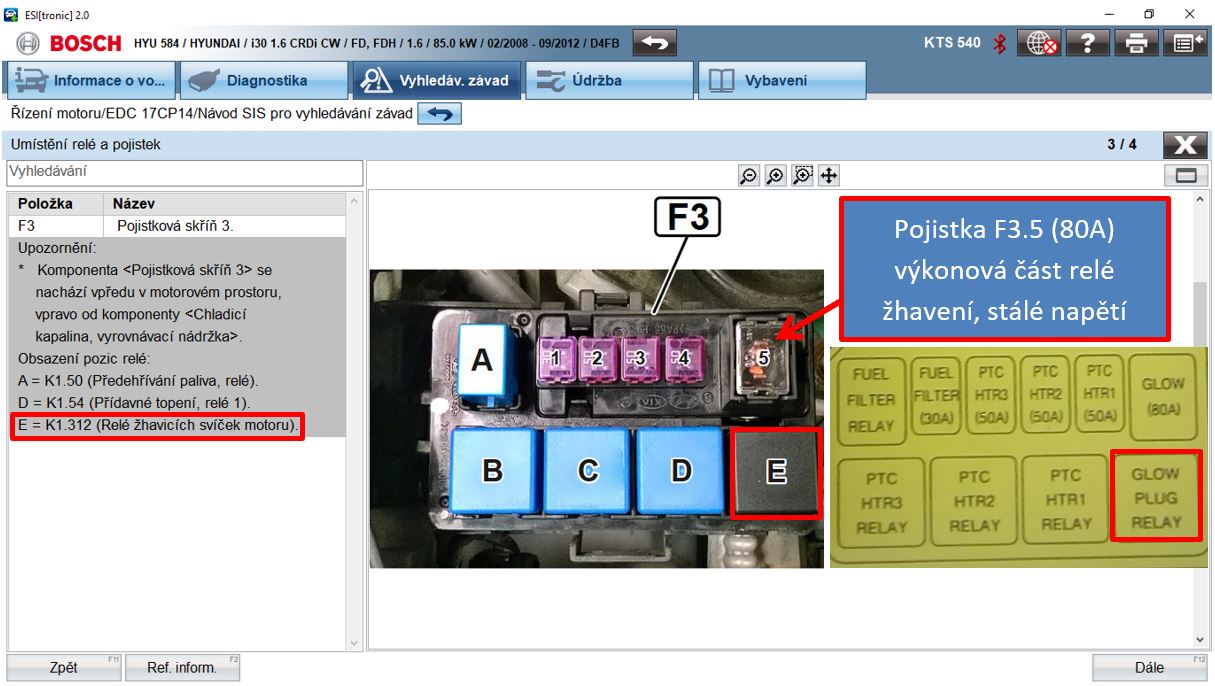

Umístění relé a pojistek

Seriova_diagnostika_008
Seriova_diagnostika_009

Kontrola průtoku proudu ke žhavicím svíčkám pomocí proudových kleští a osciloskopu


Foto_001

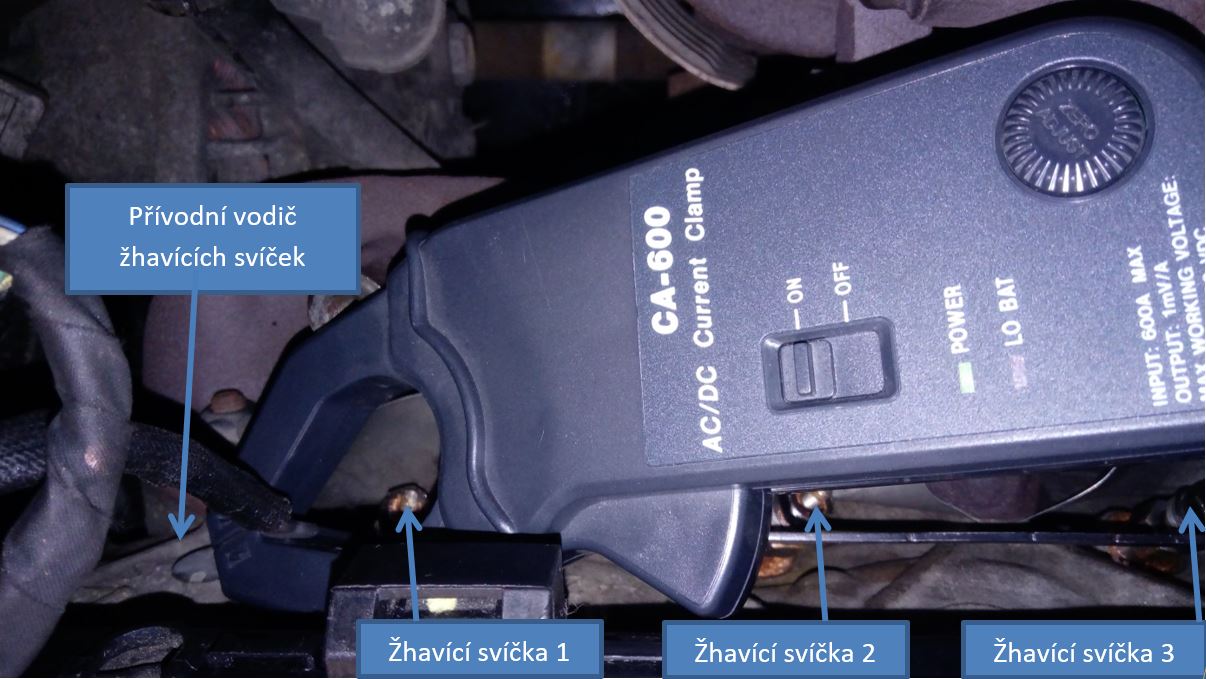

Obr. 3: Pohled na připojení proudových kleští k přívodnímu vodiči (liště) žhavících svíček

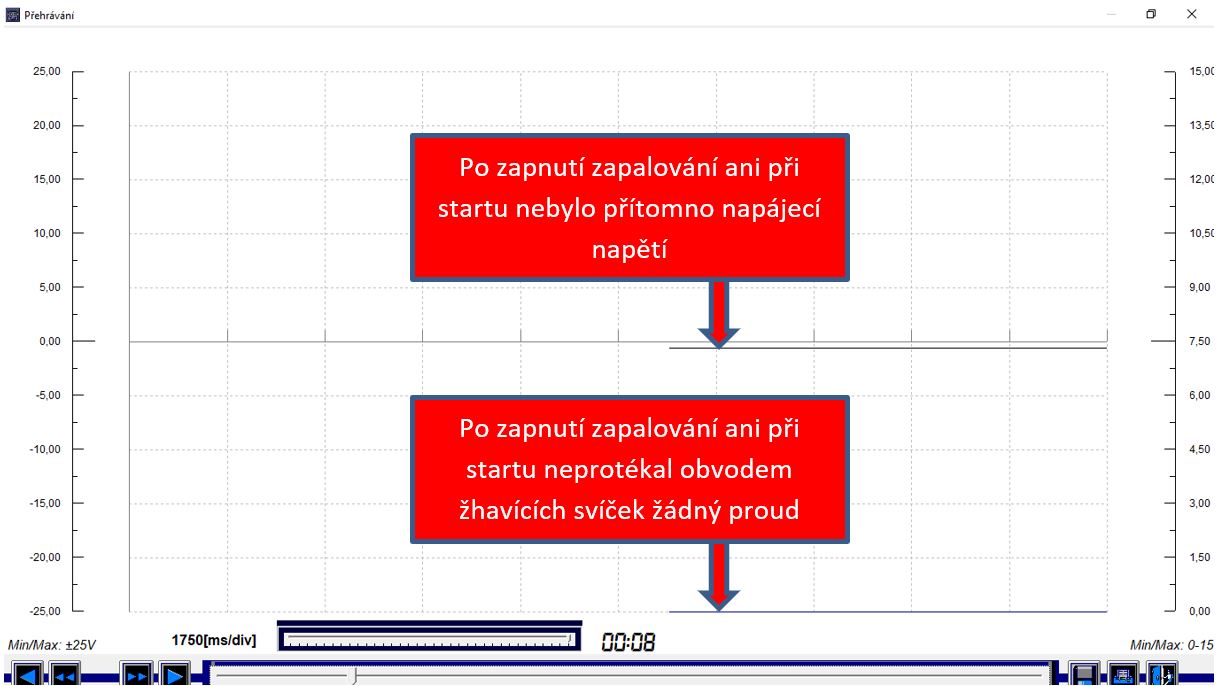

Oscilogram 3: CH1 Napětí žhavení, CH2 Proud žhavicích svíček (proudové kleště CA600)


Oscilogram_003

Žhavící svíčky jsou bez napájení - nutná kontrola obvodu žhavení.



Kontrola pojistek a relé žhavení


Foto_002

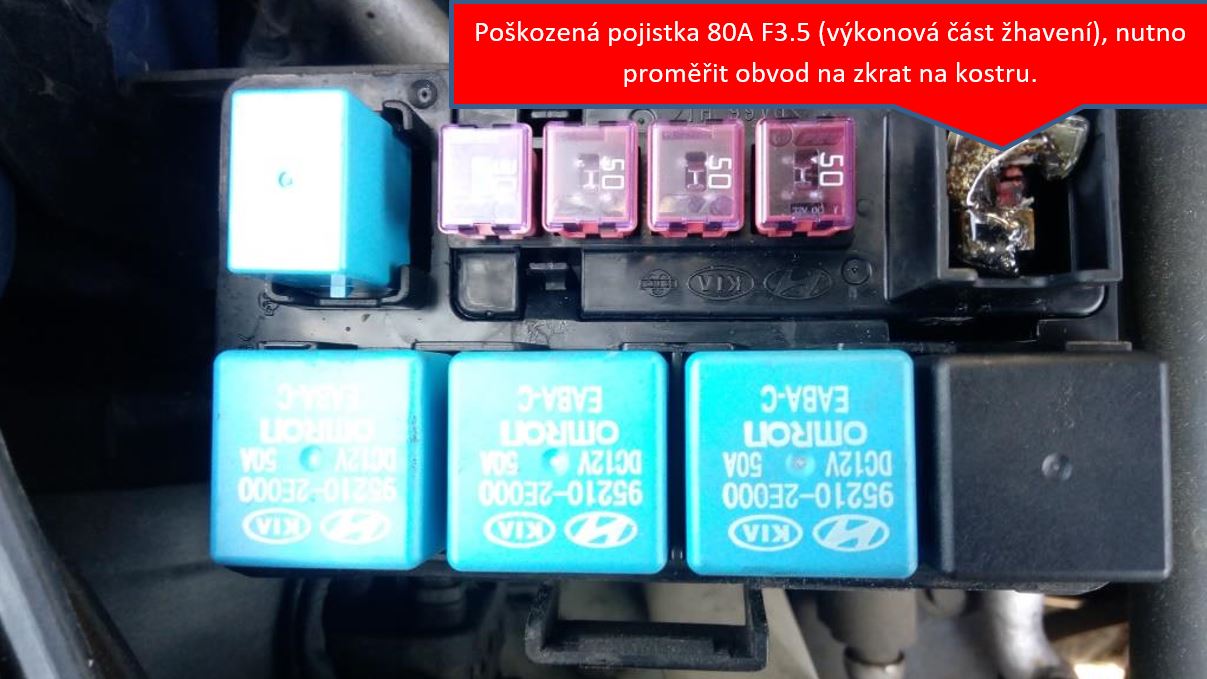

Obr. 4: Kontrola pojistek a relé – pohled na měřeném vozidle (pojistková skříň č. 3)



Kontrola pojistek a relé žhavení


Foto_003

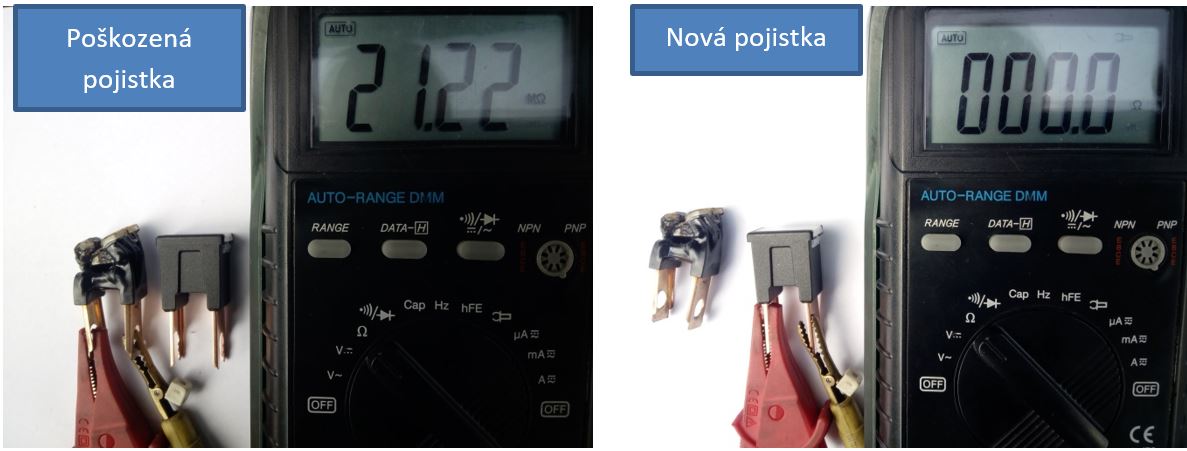

Obr. 5: Kontrola odporu pojistek multimetrem



Z důvodu spálené pojistky F3.5 (80A) bylo nutno provést kontrolu obvodu žhavení na zkrat na kostru vozidla.

Kontrola obvodu žhavení na zkrat na kostru


Foto_004

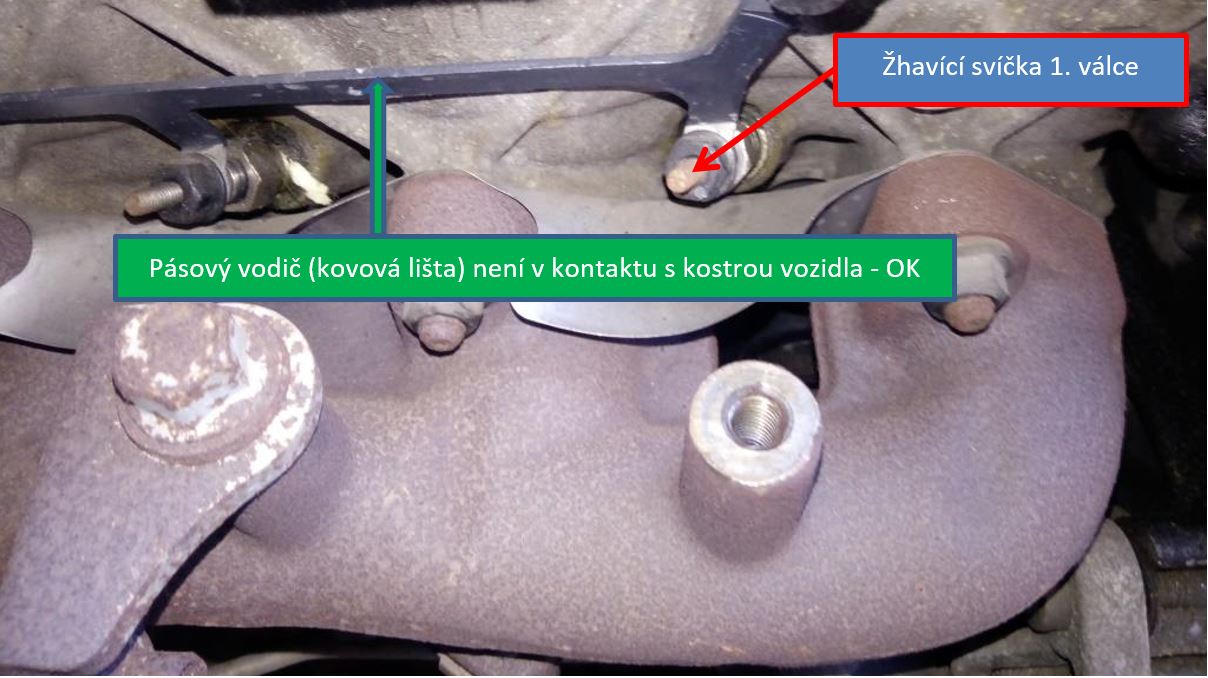

Obr. 6: Vizuélní kontrola pásového vodiče (lišty) žhavicích svíček




Foto_005

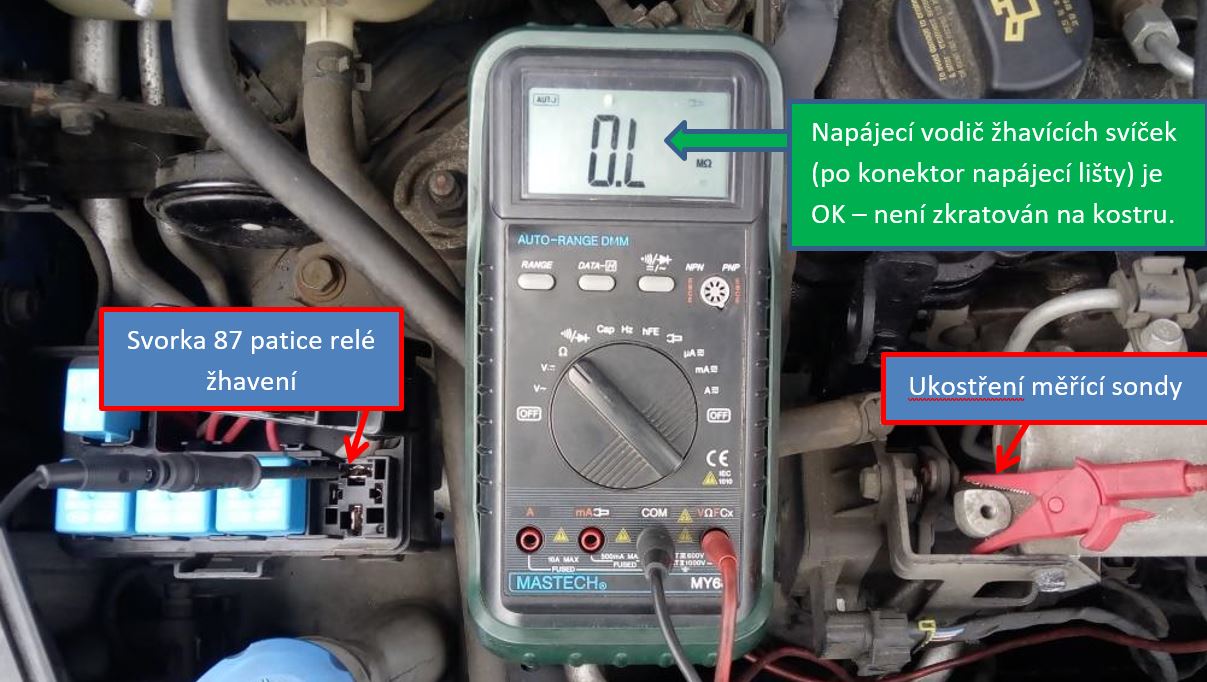

Obr. 7: Kontrola zkratu svorky 87 relé žhavení na kostru při rozpojeném konektoru vodiče žhavících svíček




Foto_006

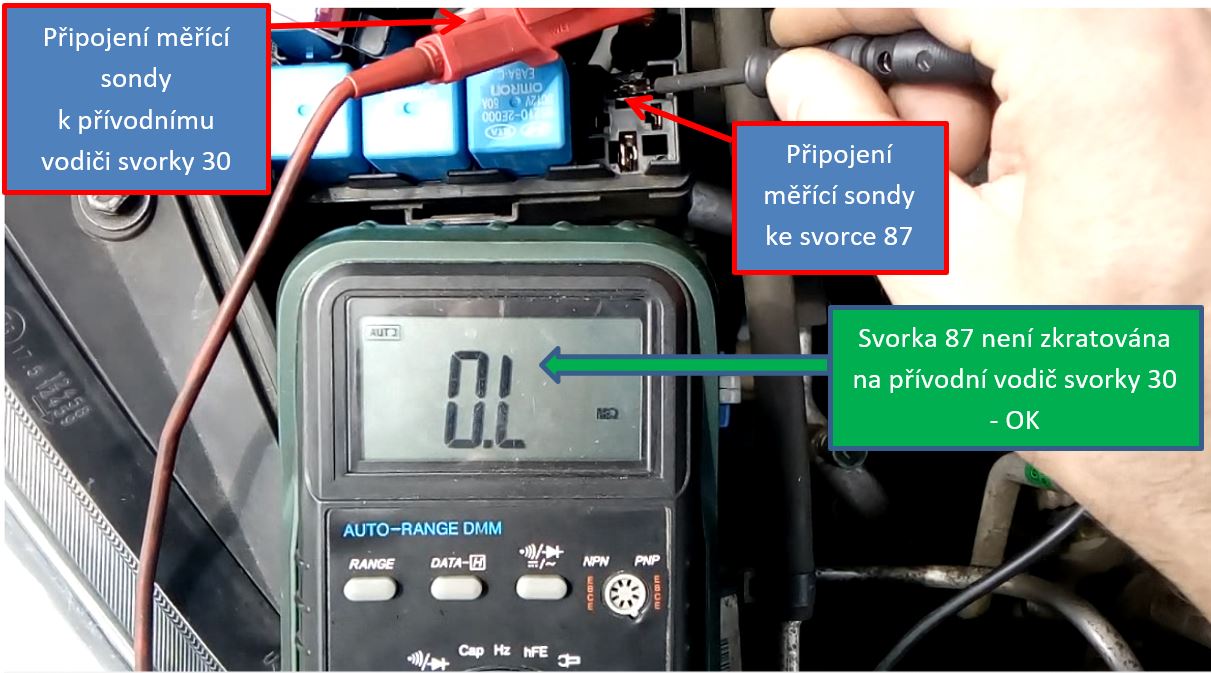

Obr. 8: Kontrola zkratu sv. 87 na přívodní vodič svorky 30




Foto_007

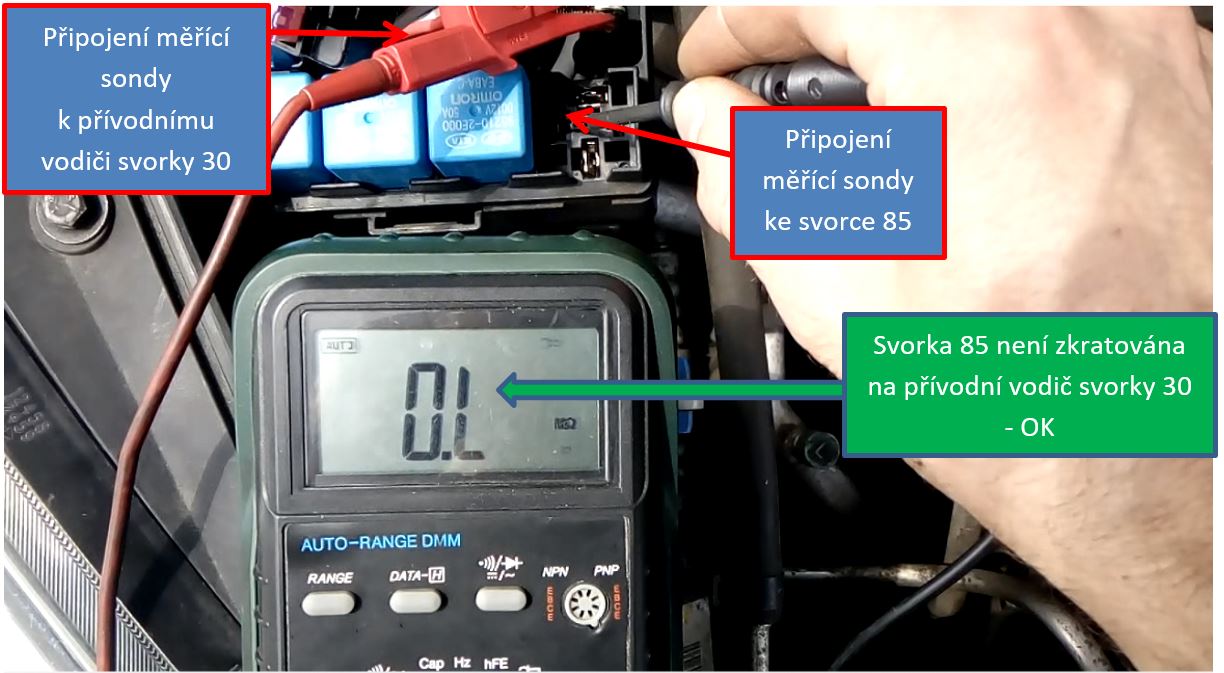

Obr. 9: Kontrola zkratu sv. 85 na přívodní vodič svorky 30




Foto_008

Obr. 10: Kontrola zkratu sv. 86 na přívodní vodič svorky 30




Foto_010

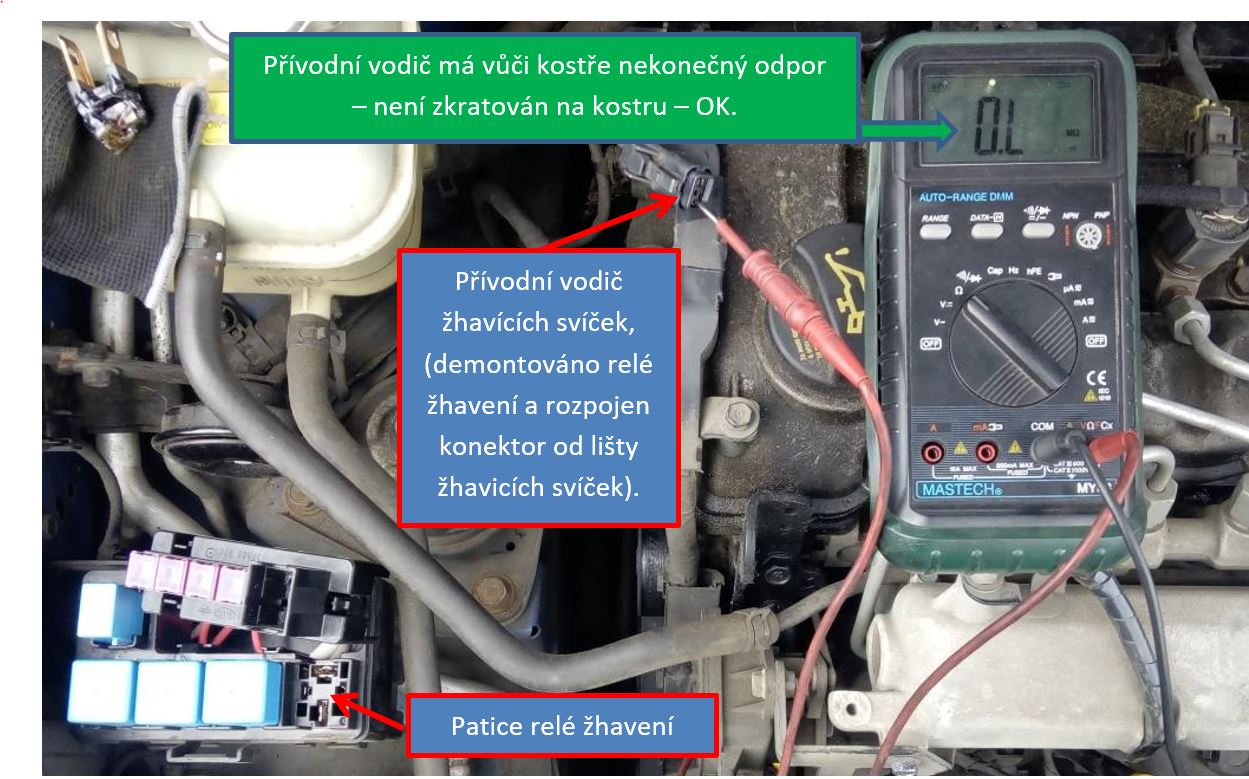

Obr. 11:Kontrola přívodního vodiče žhavení na zkrat na kostru




Foto_011

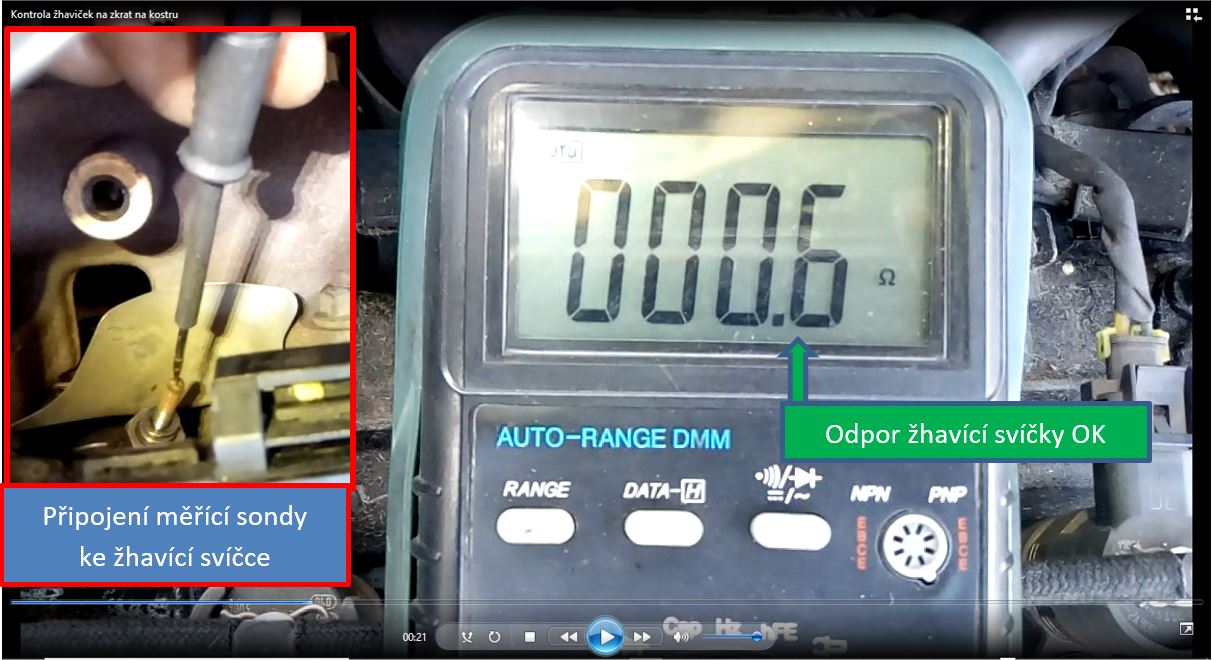

Obr. 12: Kontrola žhavicí svíčky válce 1 na zkrat na kostru




Foto_012

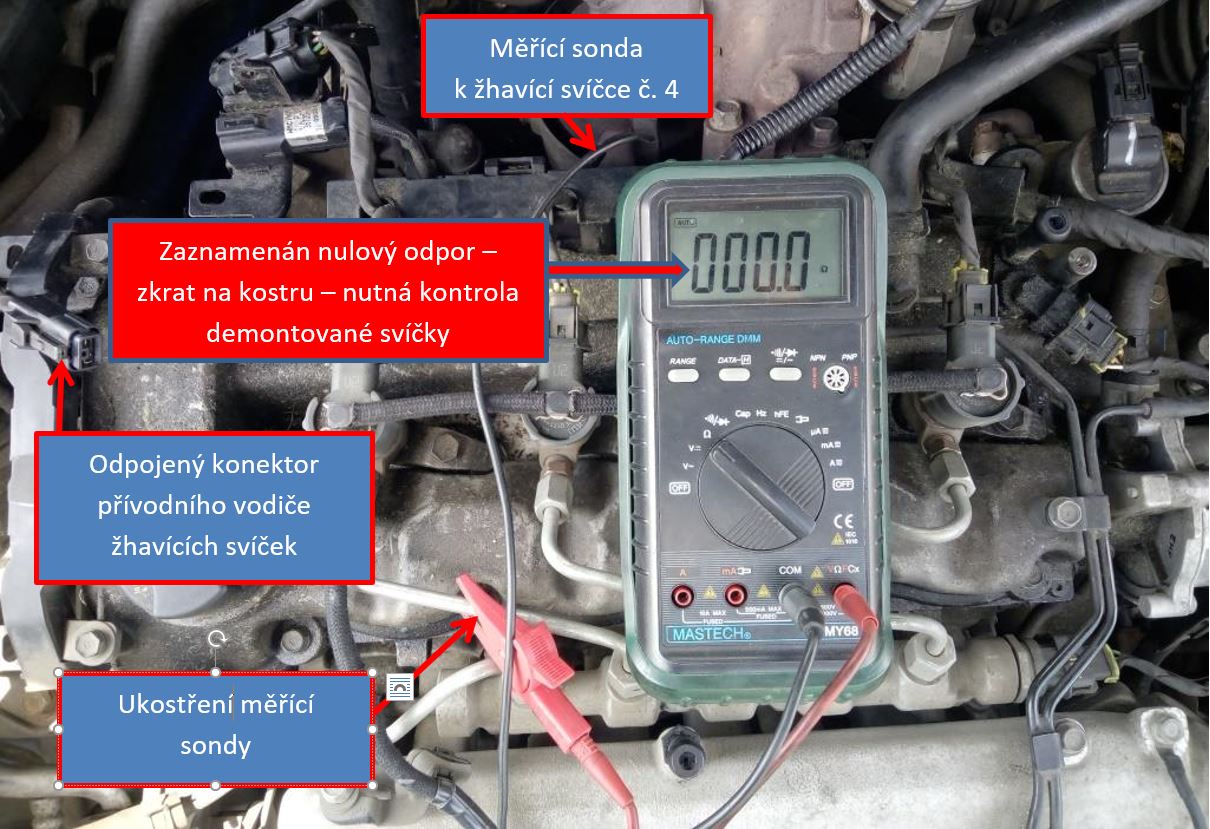

Obr. 13: Kontrola žhavicí svíčky válce 4 na zkrat na kostru
Pozn: Žhavící svíčky 2. i 3. válce měly odpor v rozsahu 0,4 až 0,6 Ω - OK.







Foto_013

Obr. 14: Porovnání odporů žhavicích svíček




Foto_014

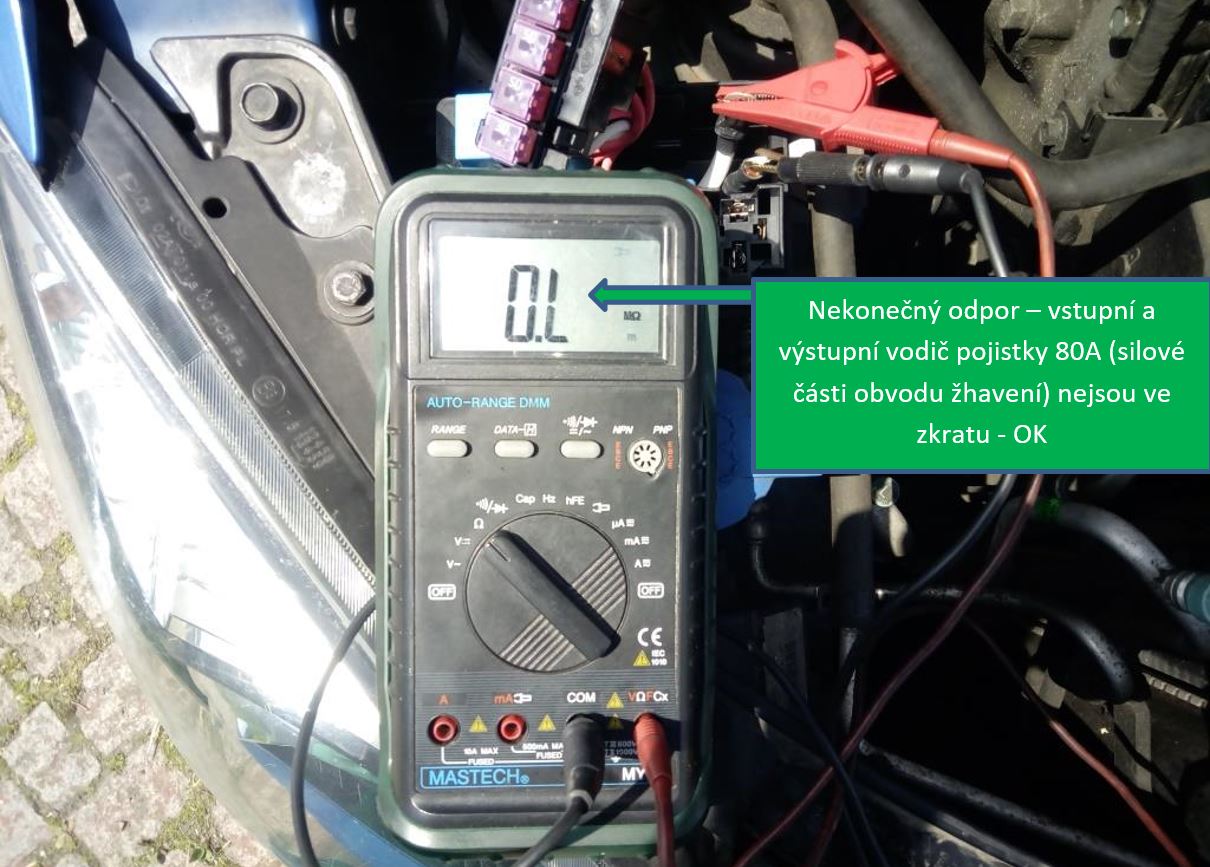

Obr. 15: Kontrola zkratu vodičů pojistky F 3.5 (80A)



Kontrola napájení patice relé žhavení


Foto_015

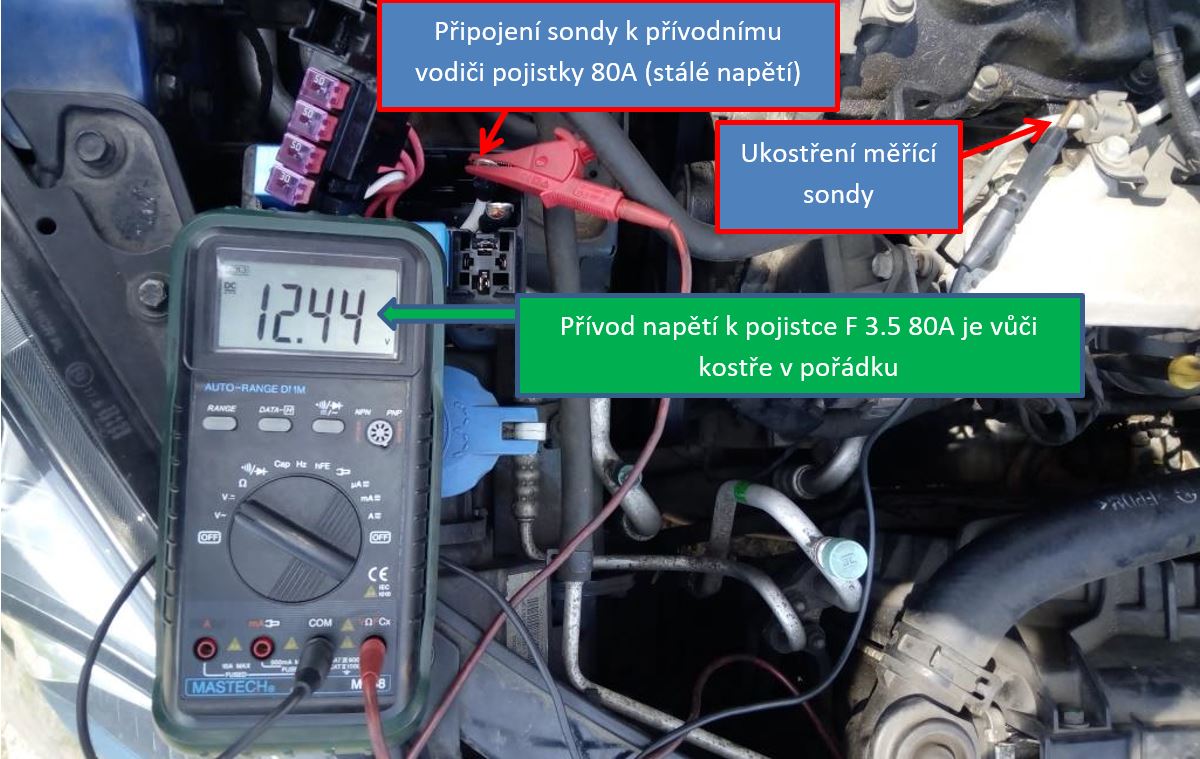

Obr. 16: Kontrola přívodního napětí k pojistce F 3.5 (80A)




Foto_016

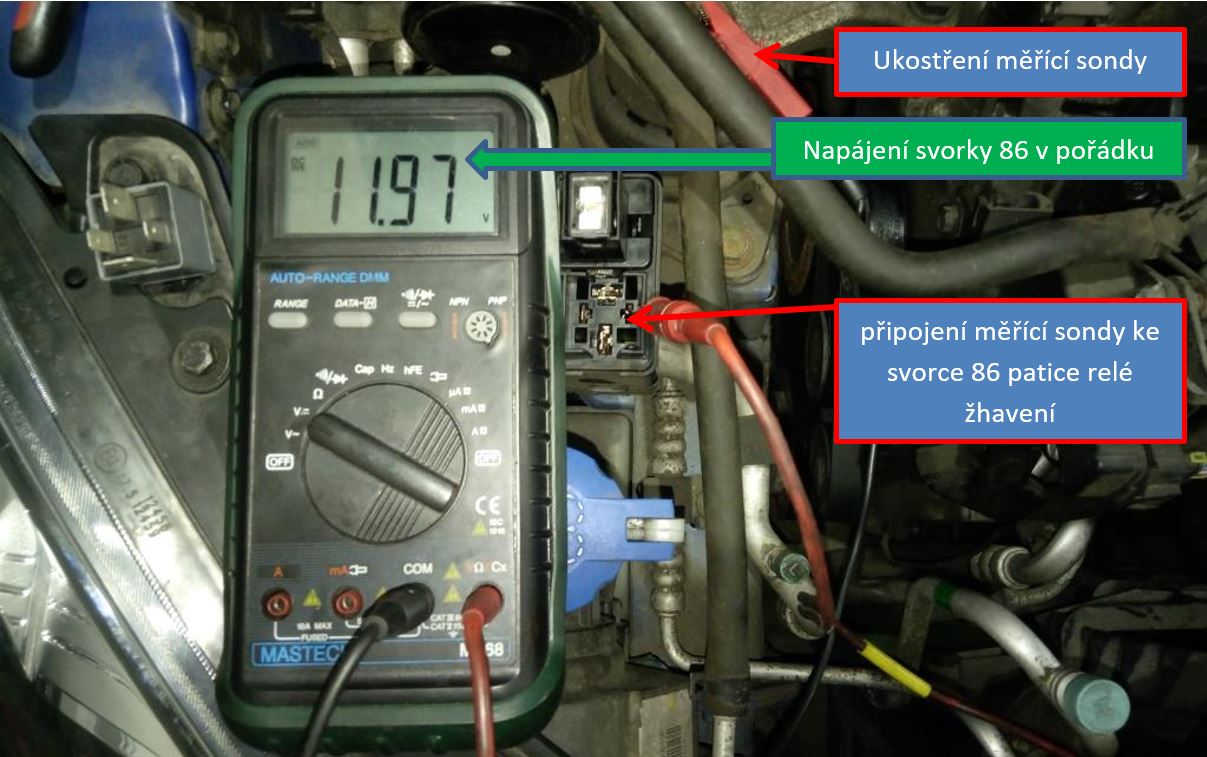

Obr. 17: Kontrola napětí svorky 86 (od pojistky F 1.4) při zapnutém zapalování vůči kostře




Foto_017

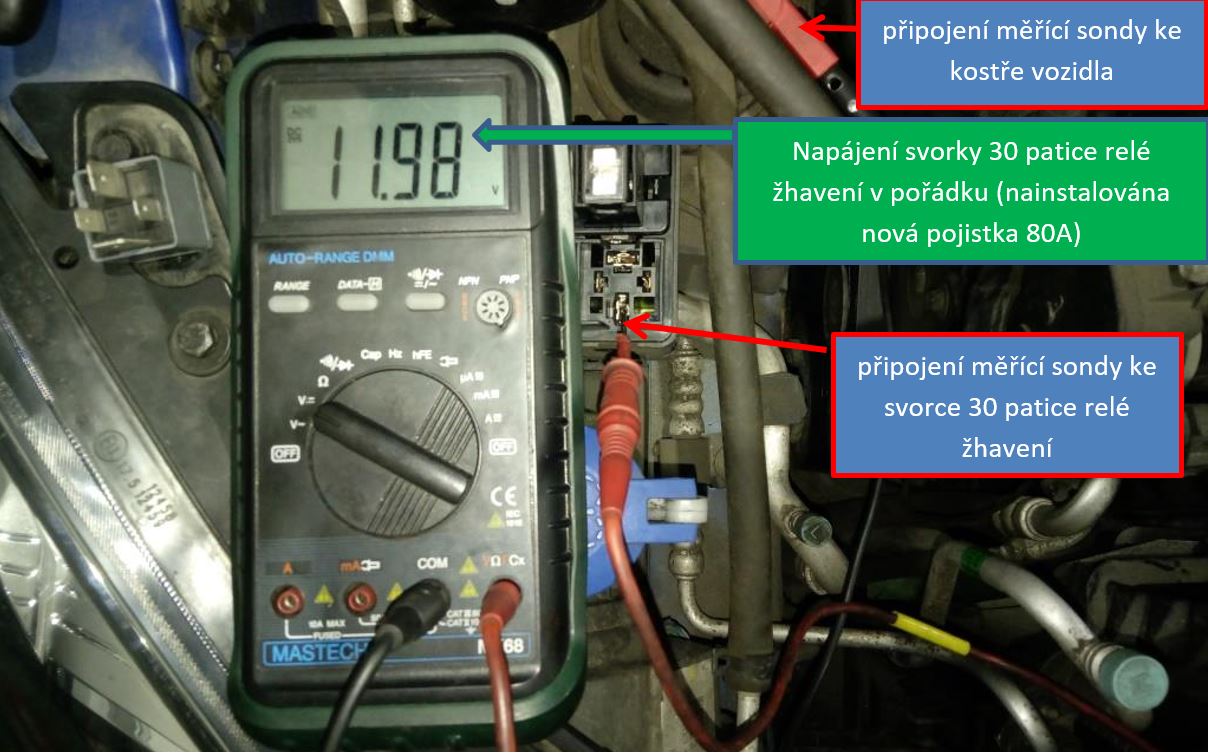

Obr. 18: Kontrola napětí svorky 30 (od pojistky F 3.5 80A) vůči kostře




Foto_018

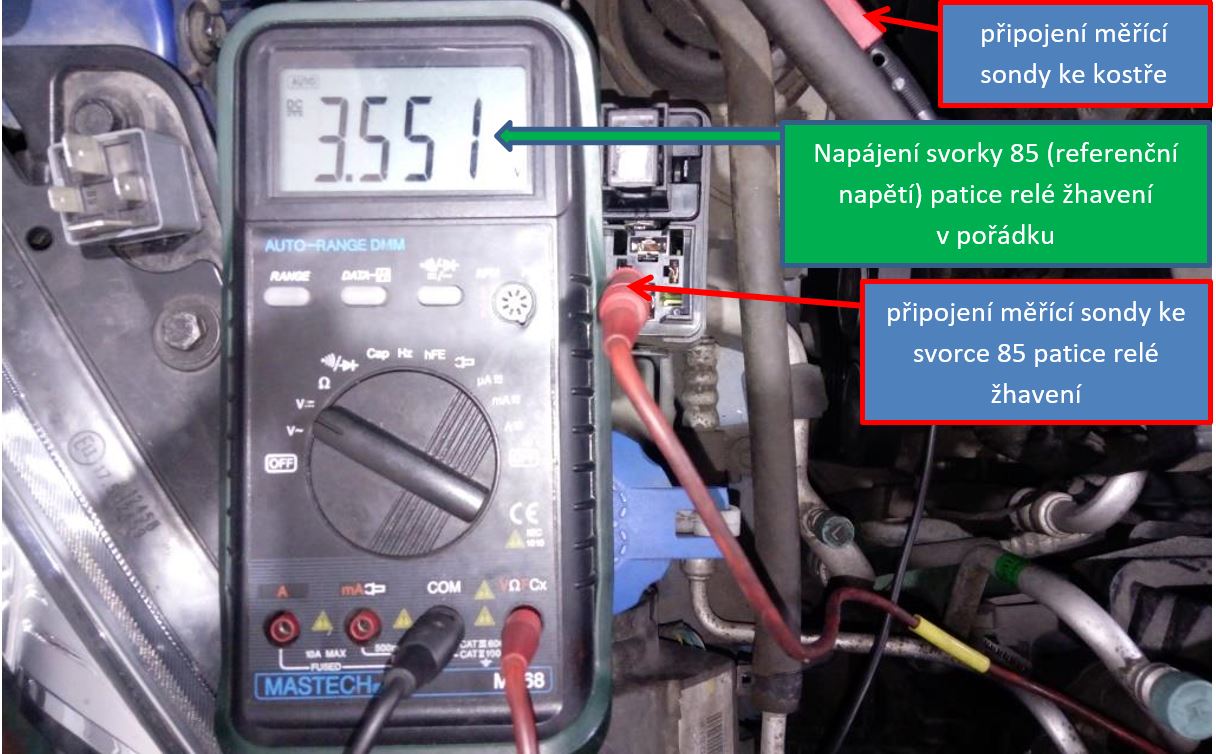

Obr. 19: Kontrola napětí svorky 85 (od ECU B90) vůči kostře při zapnutém zapalování




Foto_019

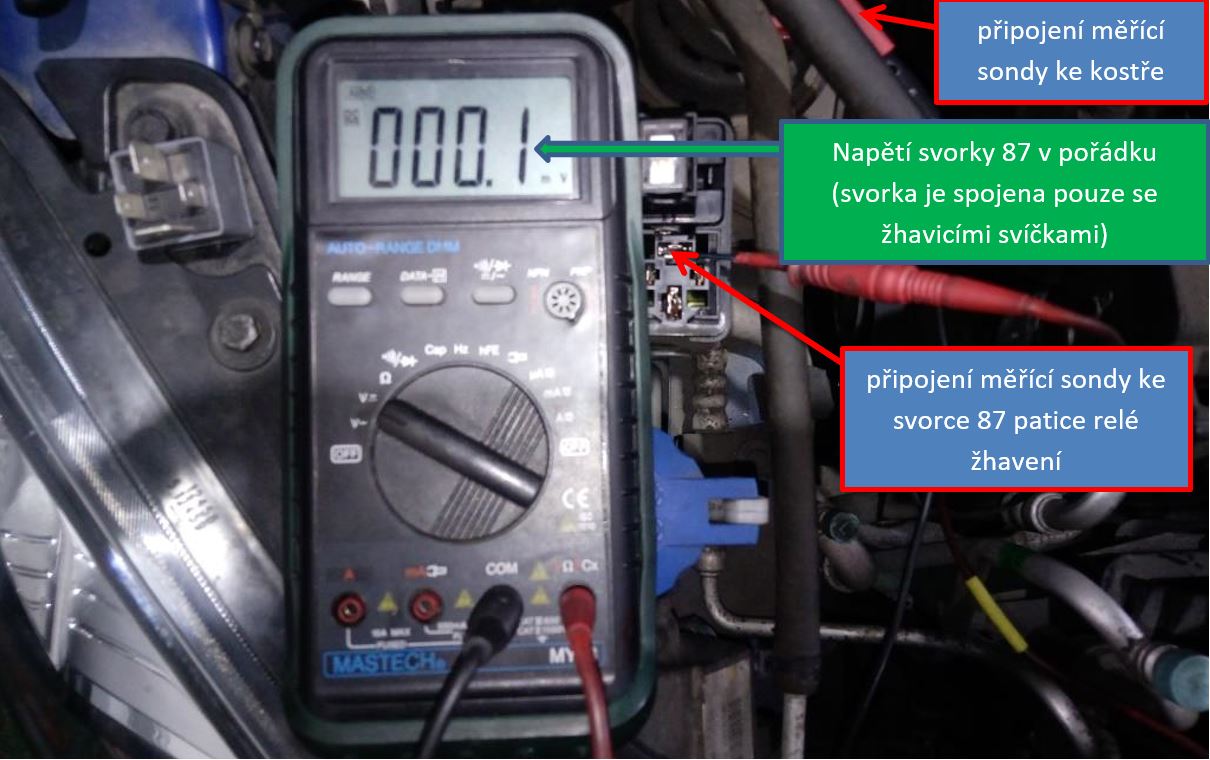

Obr. 20: Kontrola napětí svorky 87 (ke žhavicím svíčkám) vůči kostře při zapnutém zapalování






Kontrola přívodní lišty žhavicích svíček


Foto_020

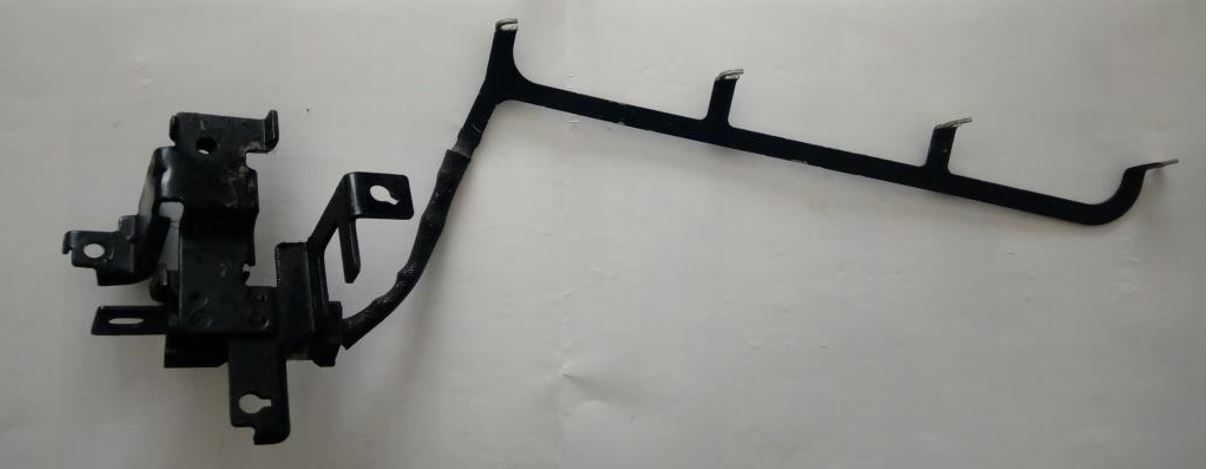

Obr. 21: Sestava přívodní lišty žhavicích svíček




Foto_021

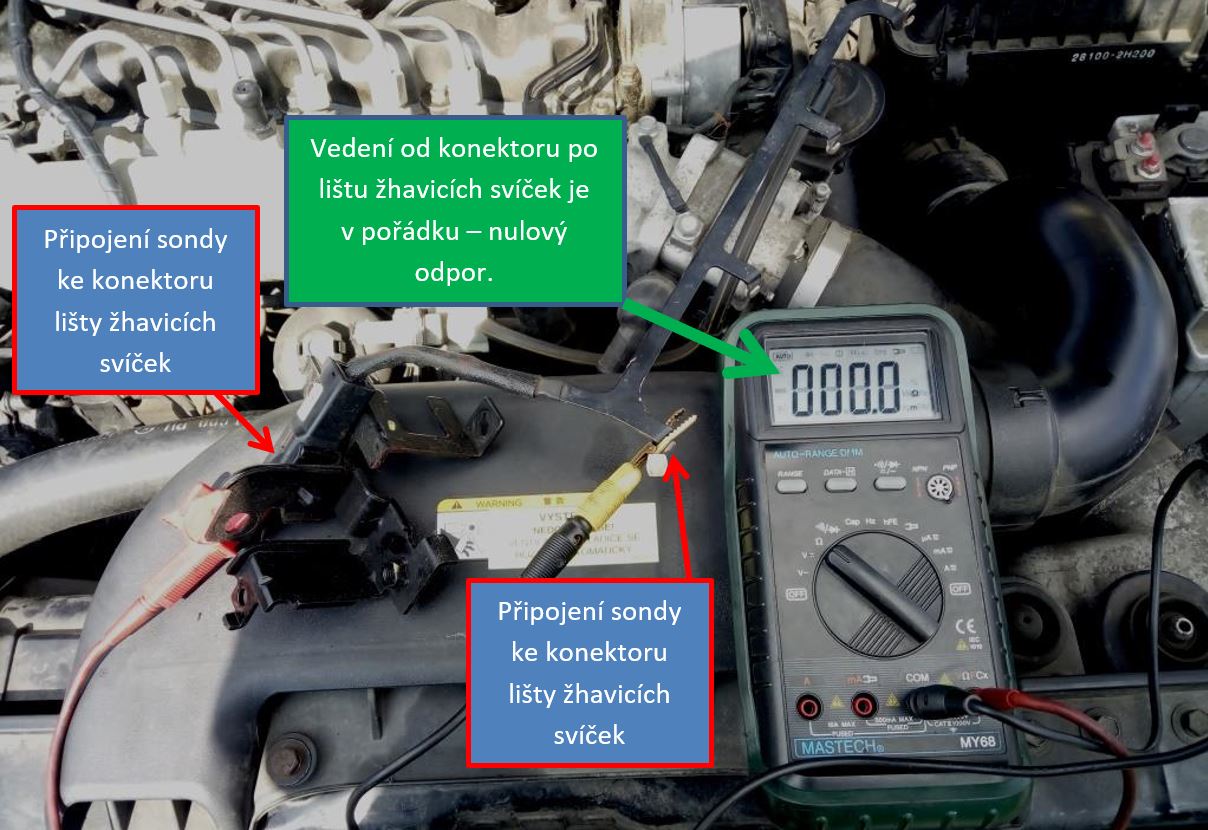

Obr. 22: Kontrola el. odporu přívodní lišty žhavicích svíček




Foto_022

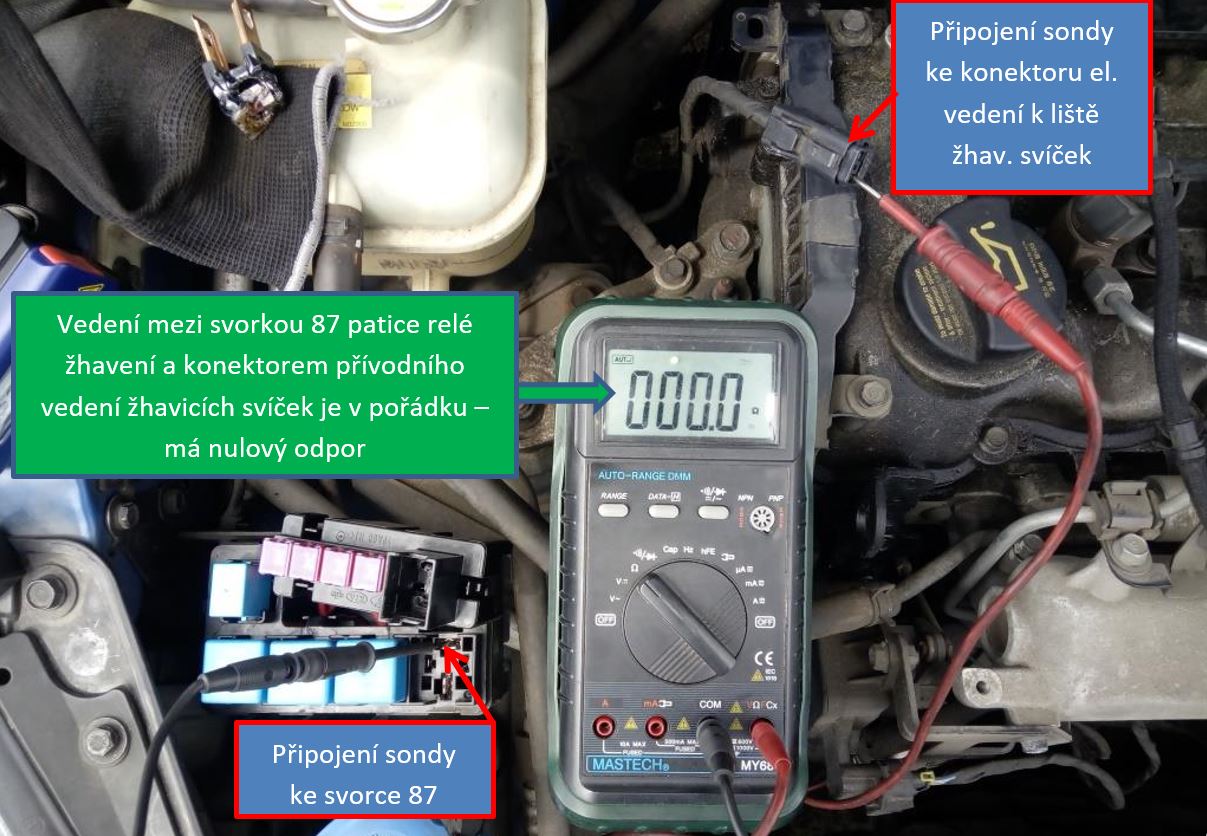

Obr. 23: Kontrola el. odporu přívodního vedení žhavicích svíček mezi svorkou 87 a konektorem



Kontrola relé žhavení pomocí multimetru (měření odporu spínaných kontaktů) a AKU


Foto_023

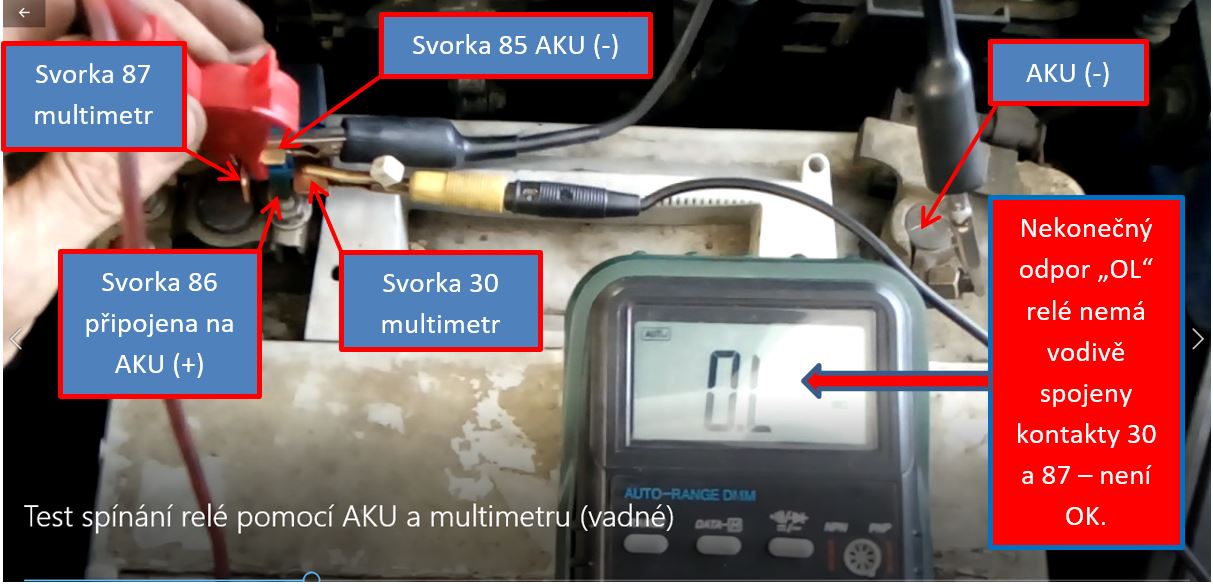

Obr. 24: Test spínání vadného relé žhavení








Komentář k videu: Relé žhavení cvaká, ale výkonové kontakty 30 a 87 (spínané) nejsou v okamžiku přivedení napětí (průtoku proudu přes cívku relé mezi kontakty 85 a 86) spojeny. Na multimetru je nekonečný odpor „OL“. Nutná výměna relé. Relé nepouští proud ke žhavicím svíčkám.




Foto_024

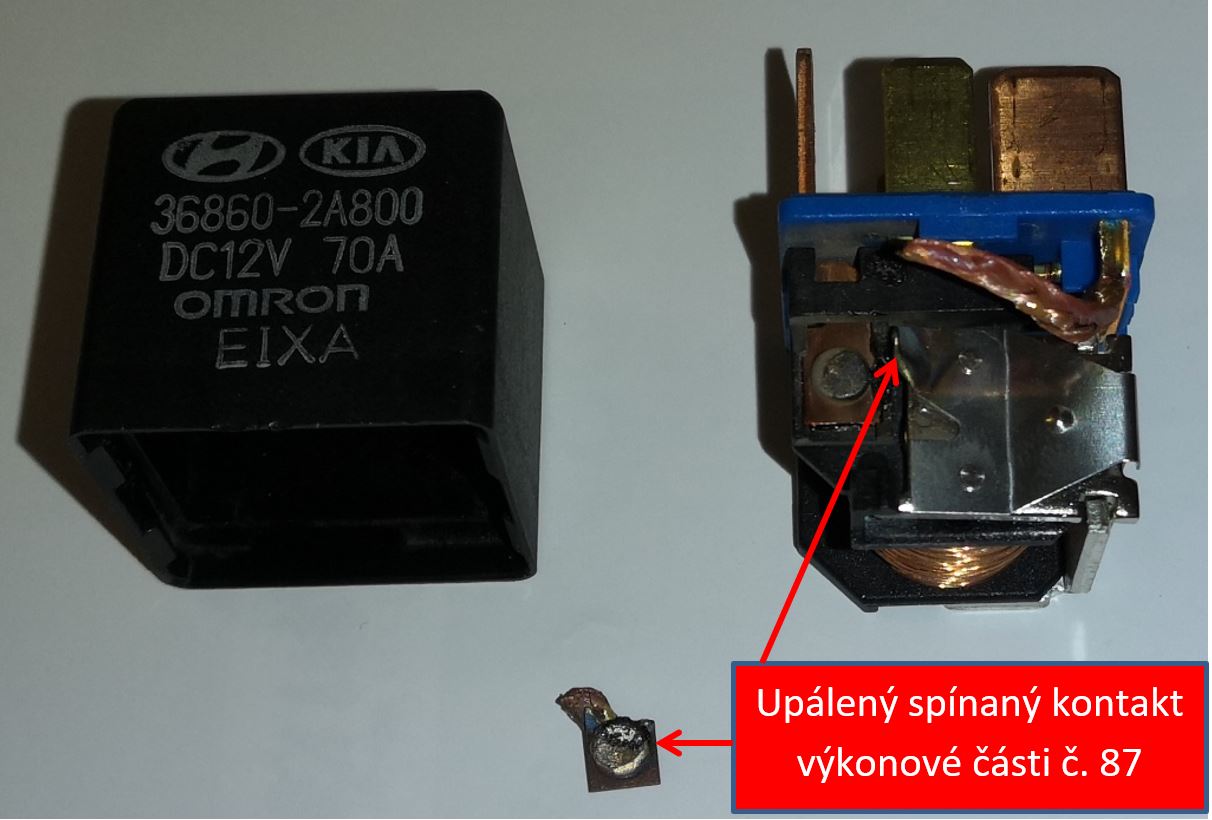

Obr. 25: Detail poškozeného relé žhavení




Foto_025

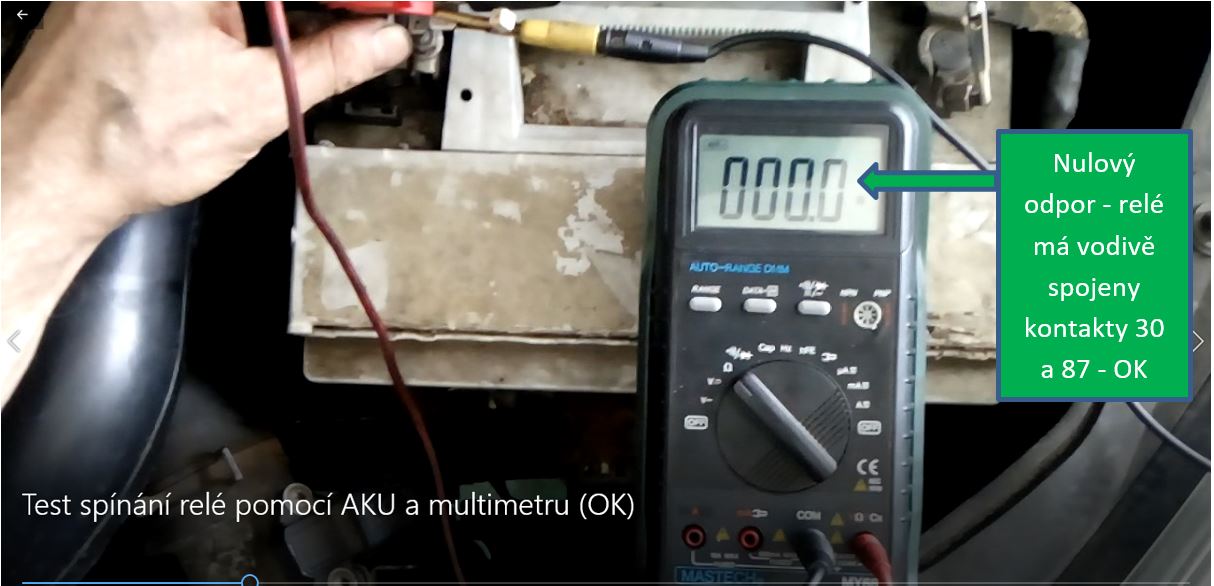

Obr. 26: Test spínání dobrého relé žhavení








Pozn.: Test relé žhavení sériovou čtečkou pomocí testu akčních členů je zavádějící (relé cvaká – vzniká dojem, že je OK), protože dokáže otestovat pouze ovládací část systému, nikoliv i výkonovou část! Nutno kontrolovat současně fyzické sepnutí kontaktů 30 a 87 multimetrem, případně měřit proud ke žhavicím svíčkám proudovými kleštěmi.




Foto_026

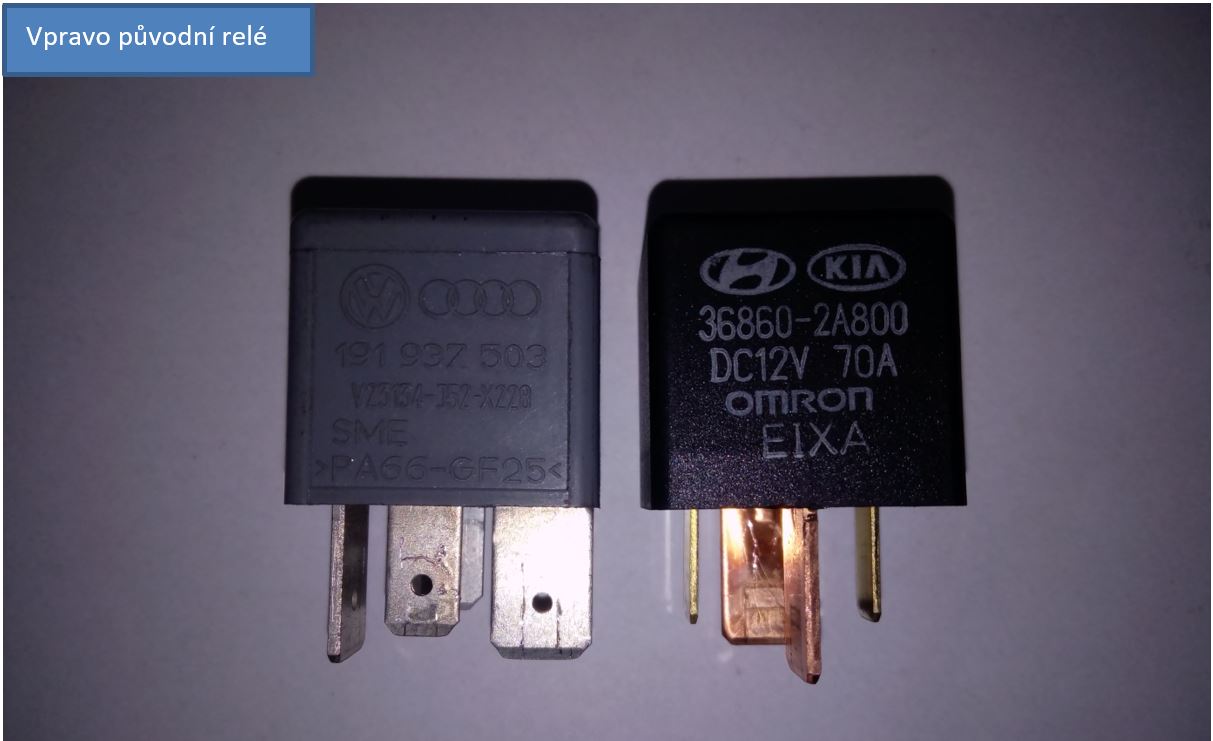

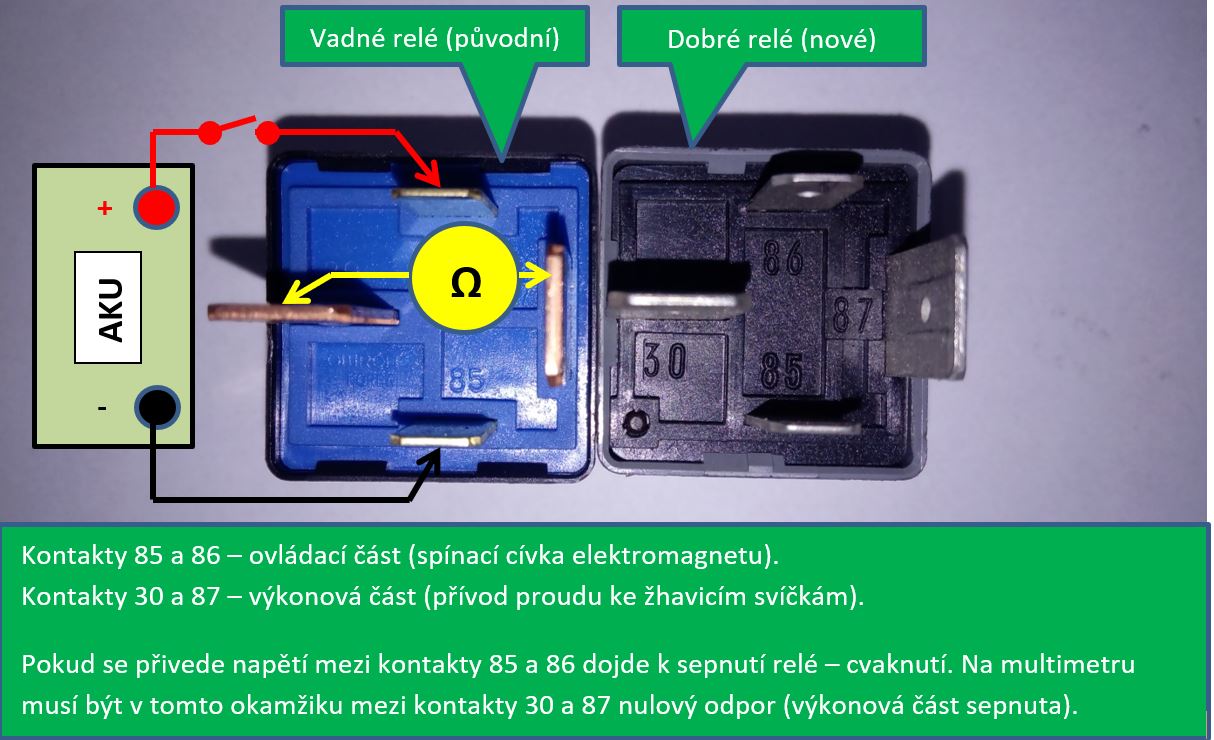

Obr. 27: Pohled na kontakty relé žhavení (70A)




Foto_027

Obr. 28: Pohled na označení relé žhavení (70A)



Kontrola žhavení po výměně pojistky F3.5 (80A), relé žhavení a žhavicích svíček


Foto_028

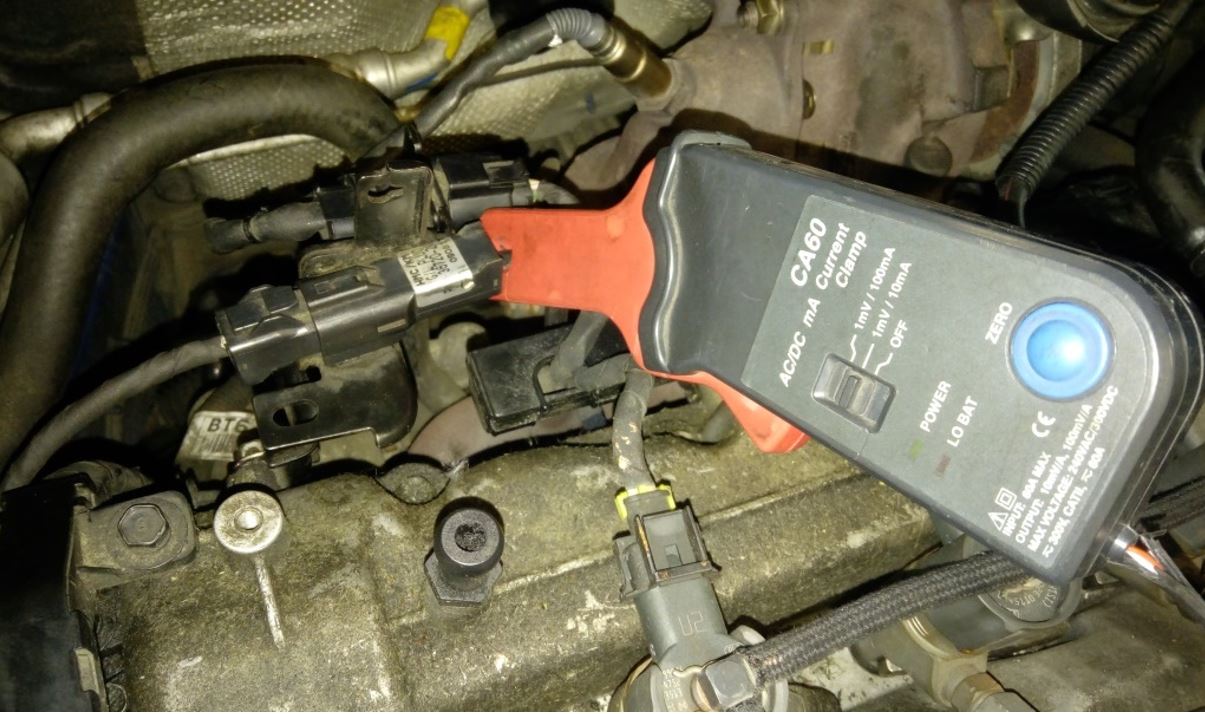

Obr. 29: Kontrola proudu žhavicích svíček kleštěmi CA60

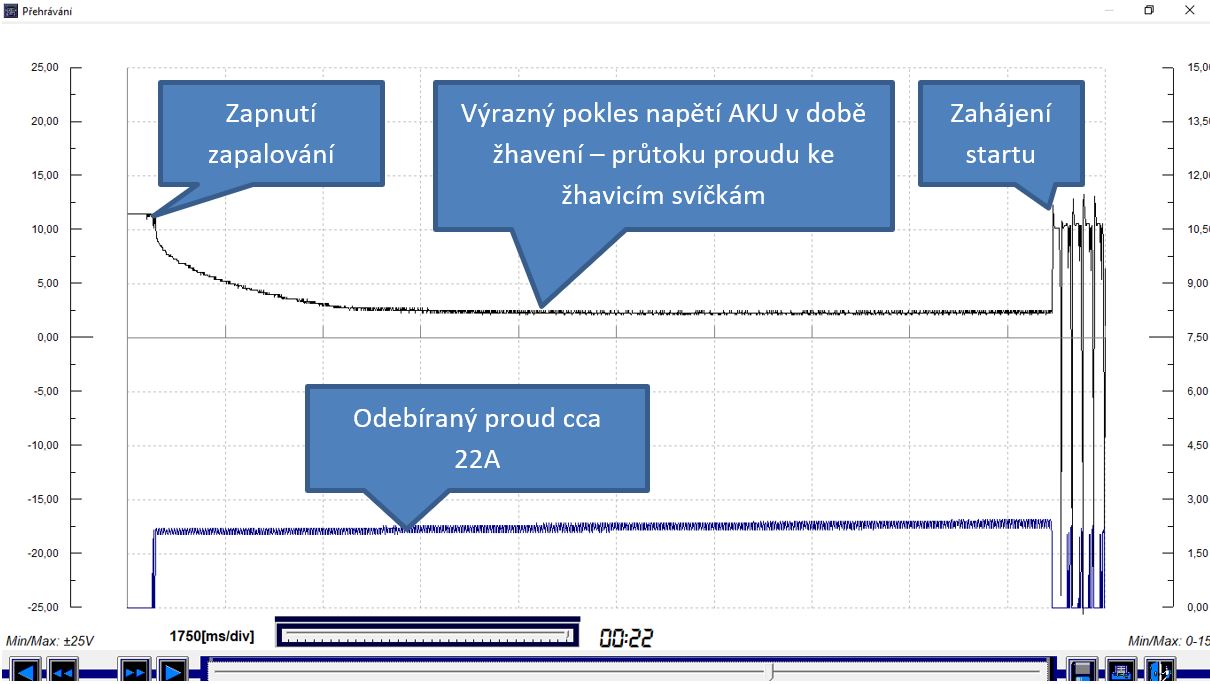

Oscilogram č. 4: CH1 napětí AKU (+), CH2 proud žhavicích svíček (proudové kleště CA60, 1mV/10A), 800 ms/div


Oscilogram_004

Neúspěšný start (slabá AKU) - předžhavení

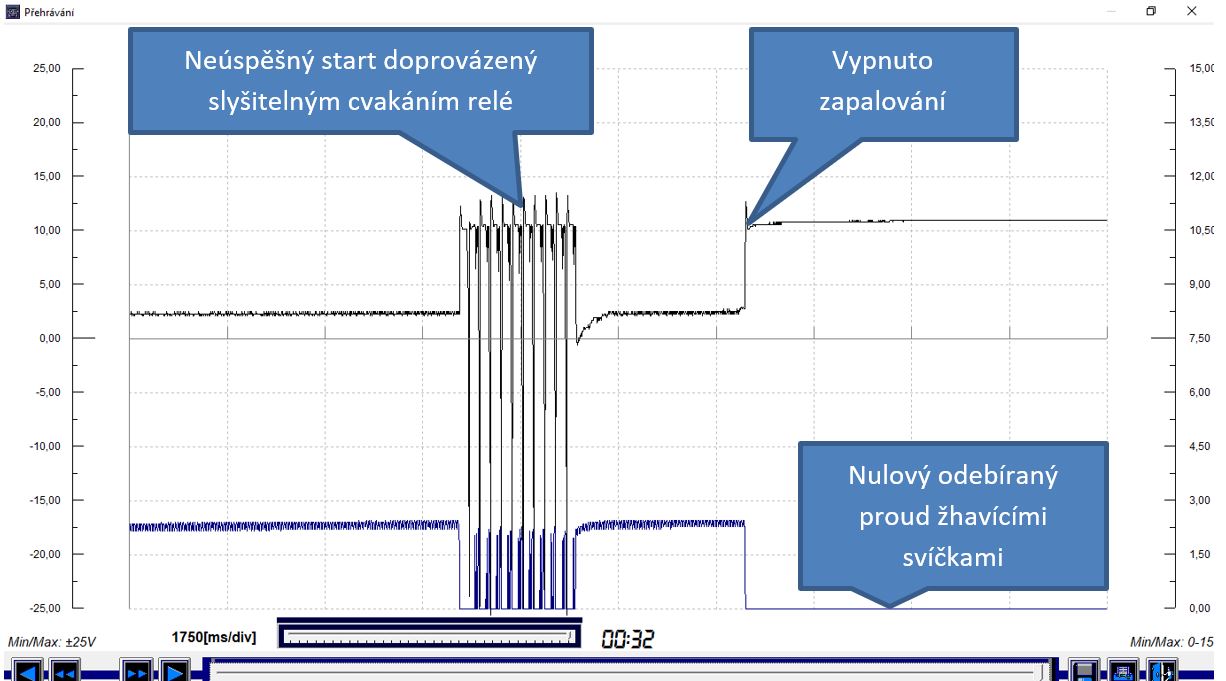

Oscilogram č. 5: CH1 napětí AKU (+), CH2 proud žhavicích svíček (proudové kleště CA60, 1mV/10A), 800 ms/div


Oscilogram_005

Neúspěšný start (slabá AKU) - pokračování

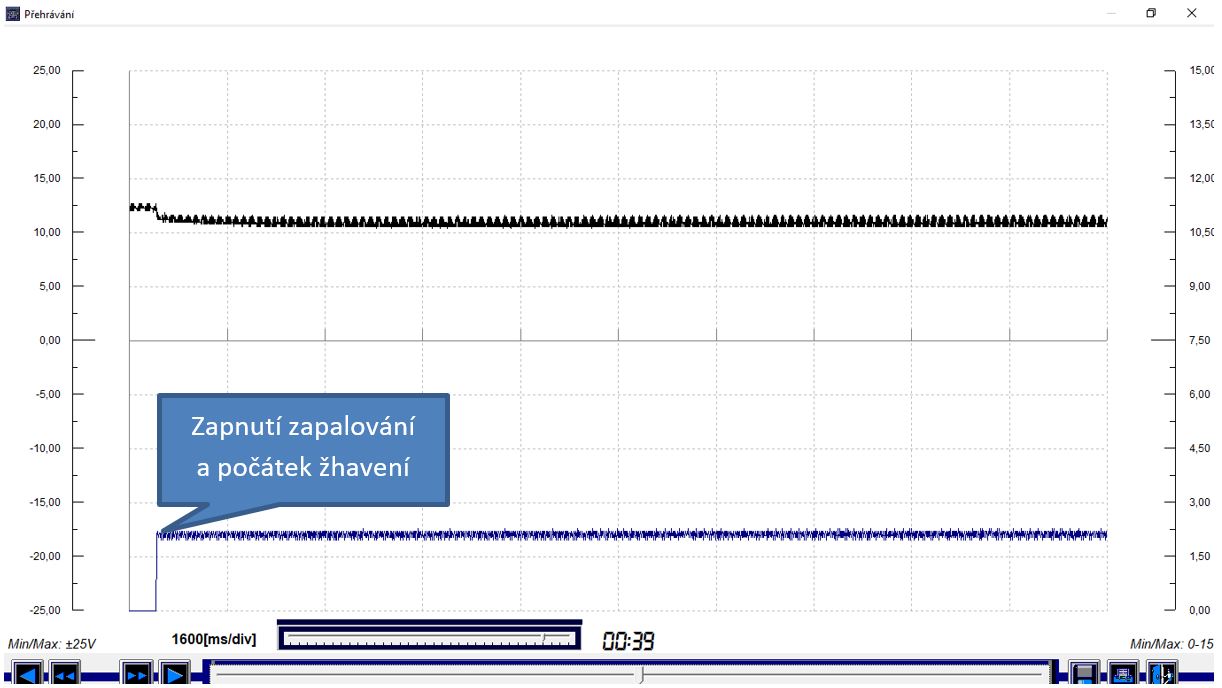

Oscilogram č. 6: CH1 napětí AKU (+), CH2 proud žhavicích svíček (proudové kleště CA60, 1mV/10A), 800 ms/div


Oscilogram_006

Vybitá AKU start s nabíječkou – zapnuto zapalování bez startu

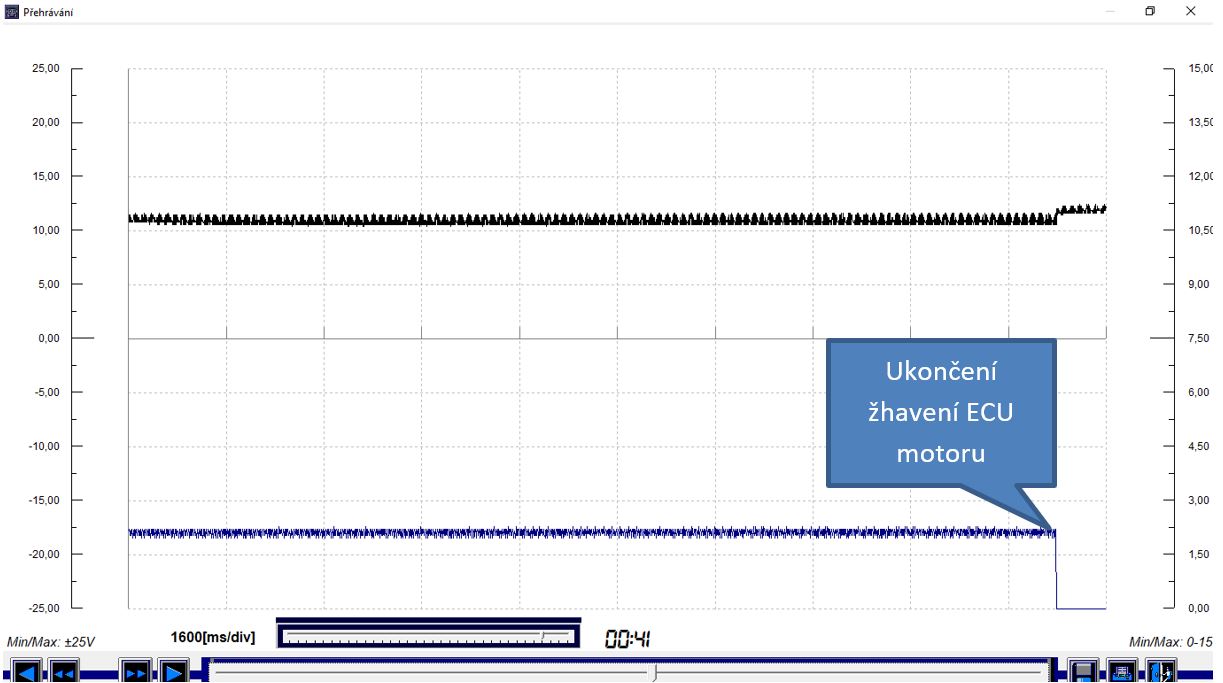

Oscilogram č. 7: CH1 napětí AKU (+), CH2 proud žhavicích svíček (proudové kleště CA60, 1mV/10A), 800 ms/div


Oscilogram_007

Vybitá AKU start s nabíječkou – zapnuto zapalování bez startu - pokračování
Pozn.: Max. doba žhavení cca 2min

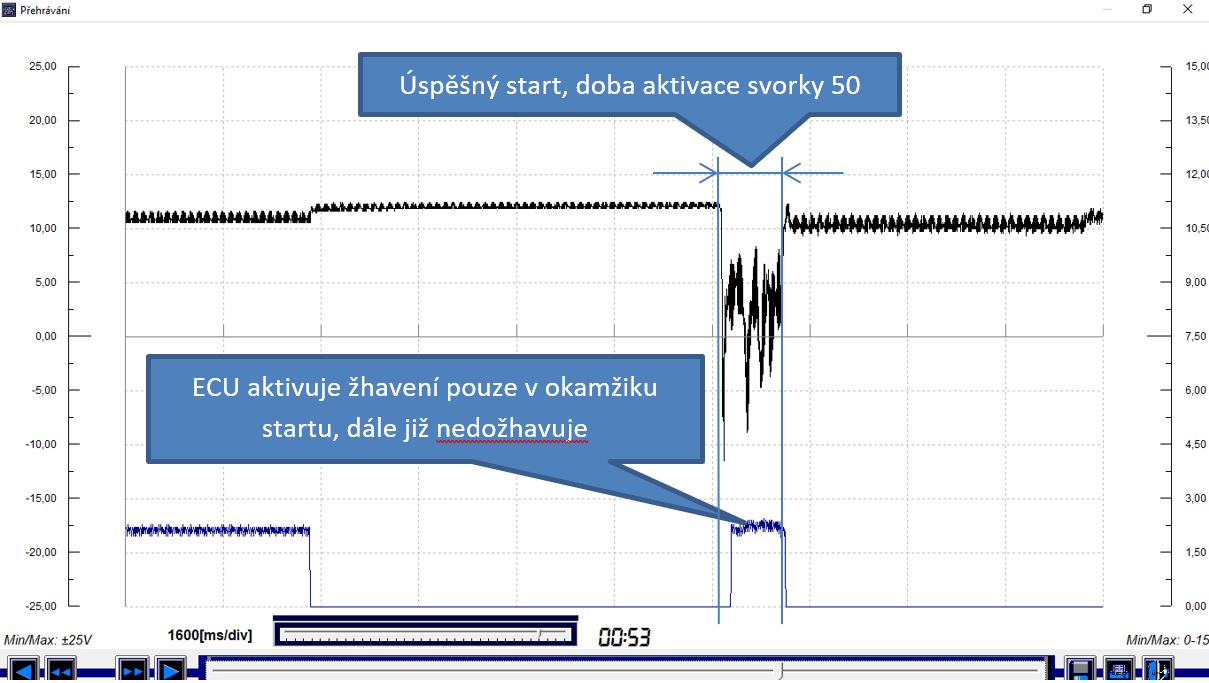

Oscilogram č. 8: CH1 napětí AKU (+), CH2 proud žhavicích svíček (proudové kleště CA60, 1mV/10A), 800 ms/div


Oscilogram_008

Vybitá AKU start s nabíječkou – zapnuto zapalování a následný start




Foto_029

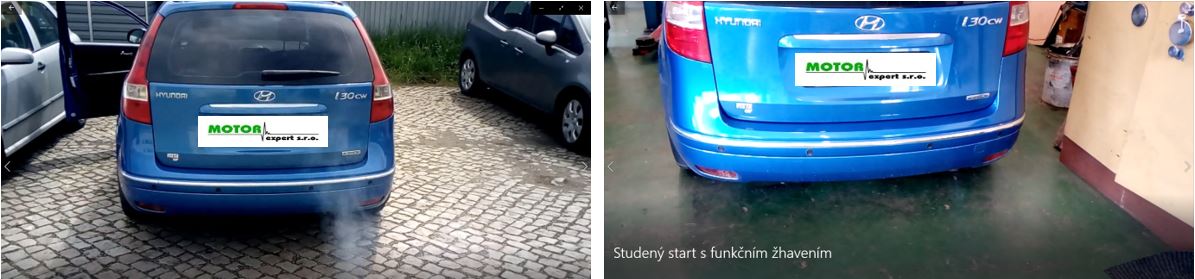

Obr. 30: Porovnání kouřivosti motoru cca 15s po studeném startu před a po opravě žhavení






Po opravě systému žhavení byla provedena ještě kontrola „Porovnání množství“ vstřikovaného paliva jednotlivými vstřikovači pomocí čtečky Bosch KTS v menu „Testy funkcí“ v systému „Řízení motoru“.

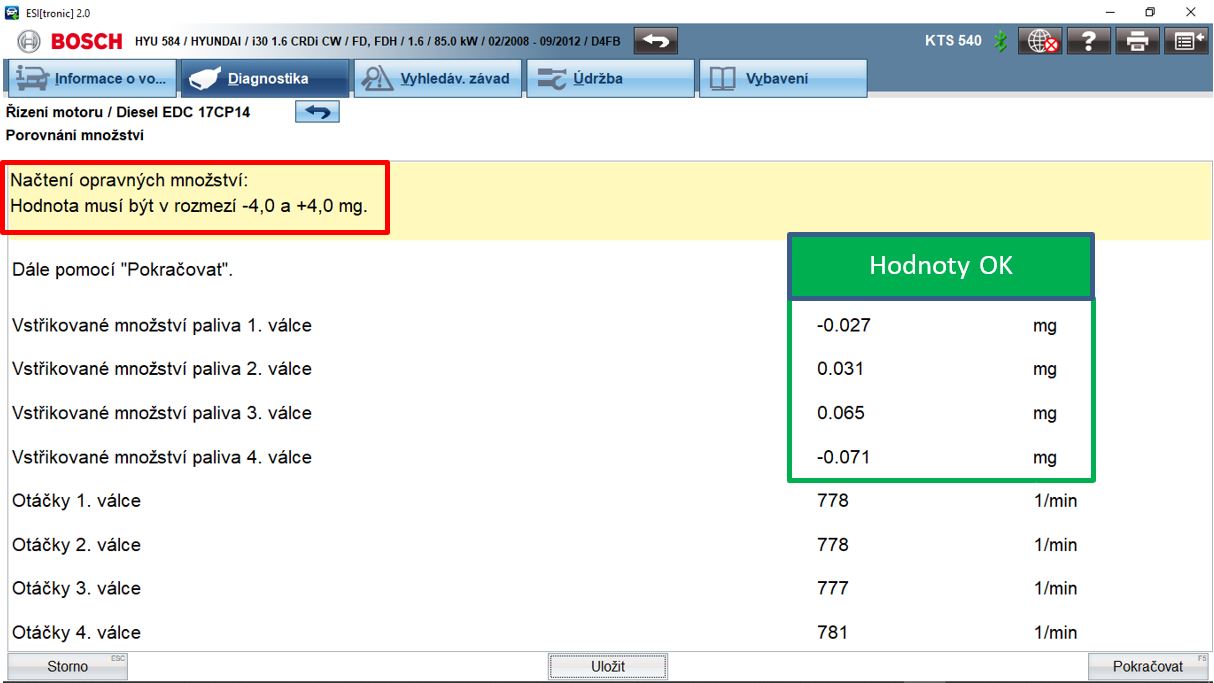

Kontrola korekcí vstřikované dávky pomocí zobrazovaných hodnot



Seriova_diagnostika_010



Seriova_diagnostika_011


Závěr

Projevy reklamované závady – špatné studené starty s bílým kouřem a nepravidelným volnoběhem byly způsobeny nefunkčním systémem žhavení. Prvotní příčinou byla zkratovaná žhavicí svíčka na válci č. 4. Průtok zkratového proudu následně poškodil spínací kontakt (87) relé žhavení a spálení pojistky F3.5 (80A). Dále byla zjištěna snížená kapacita akumulátoru. Výsledky testů dobíjení, relativní komprese i porovnání množství paliva jednotlivých vstřikovačů byly v pořádku.

Tento případ nám ukázal, že nestačí pouze měnit spálené pojistky a neprovádět další kontrolu z hlediska přítomnosti nadměrné proudové zátěže. Také se nevyplácí spoléhat se na polovičaté otestování funkce systému. Zde konkrétně svítí kontrolka žhavení po zapnutí klíčku zapalování a po chvíli zhasne, aniž by ke žhavení docházelo. Také test relé na cvakání nám nedokáže na 100% odhalit jeho závadu, pokud současně netestujeme i kvalitu spojení kontaktů 30 a 87, případně současně neměříme proud tekoucí ke žhavicím svíčkám (byli jsme bohužel až 3. servis, který závadu OPRAVDU odstranil…).

Ze zkušeností lze při diagnostice žhavení vřele doporučit použití proudových kleští – nejprve změříme proud přicházející do všech žhavicích svíček současně a následně proud jedné žhavicí svíčky. Pokud jsou všechny žhavicí svíčky v pořádku a systém je funkční, měl by být celkový proud násobkem proudu jediné svíčky. Pokud tomu tak není, je třeba odměřit proud k jednotlivým žhavicím svíčkám a určit vadný obvod. Je nutno mít na paměti, že proudový odběr je závislý na odporu žhavicích svíček, jenž se vzrůstající teplotou roste (např. z 0,3 Ω na 30 Ω). Tím pádem je potřeba počkat na vyhodnocení proudového odběru po jeho stabilizaci (kdy už proud neklesá), protože rozdíl ve velikosti proudu může být klidně dvojnásobný. Více k tomuto tématu bude v následujícím článku.


Za tým fy MOTOR expert s.r.o. a AUTODIAGNOSTIKA KLOC, s.r.o.

Bc. Dalibor Plischke, DiS.
